RFEM 6 中的设计条带
设计条带 是一个快捷工具，用于自动生成底层结果梁，以集成来自板的内力。设计条带 位于“特殊对象”文件夹中。要创建一个新的条带，请定义条带类型、钢筋方向和条带宽度，并将其分配给线或线/面。

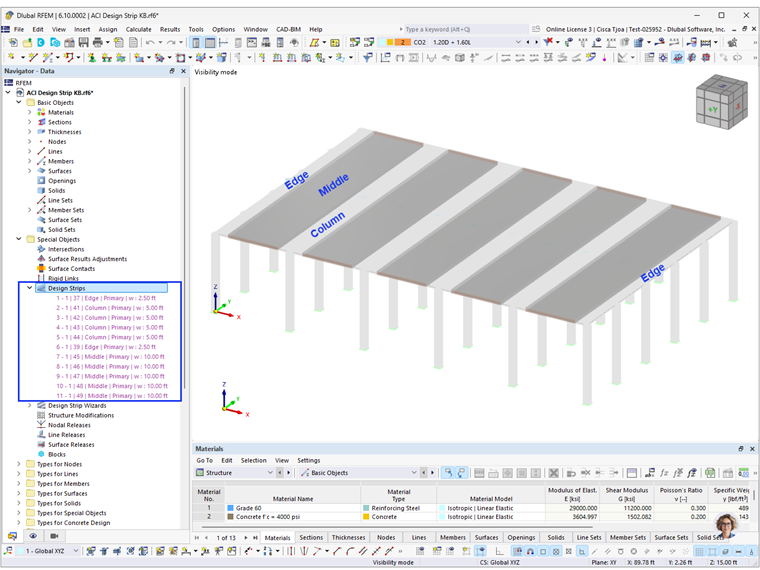

条带类型： • 柱居中于柱子上，并用于板的内部区域 • 中部用于柱条带之间的剩余板区域，并由柱条带和/或边缘条带界定 • 边缘用于表面的边界线，根据构件偏心性偏心设置入表面
通过激活选项“由于扭矩 mxy 调整内力矩 My”，可以考虑扭矩 mxy。然后使用 Wood-Armer 方法将扭曲力矩分布到正交方向进行设计。

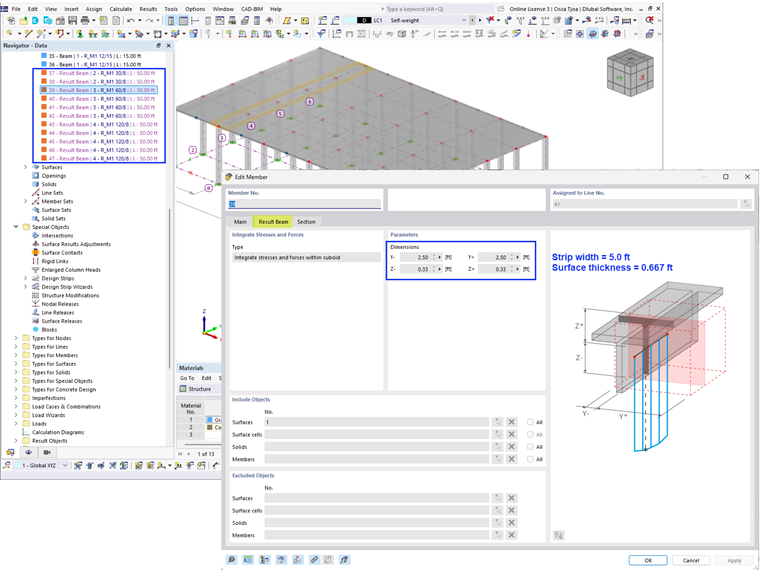

结果梁截面尺寸基于条带宽度（由用户输入）和条带（板）厚度。
设计条带只能在厚度均匀的表面上创建。每个设计条带自动创建构件集，这对于对一个表面的多个构件进行分组非常有用。
RFEM 6 中的设计条带向导
与上述手动创建单个设计条带的方式不同，可以利用设计条带向导自动生成它们。 建筑网格用于定义柱条带的位置。实际柱/支座的位置不被考虑。只能使用笛卡尔网格。然而，可以根据设置在不同的网格平面（XY, XZ, YZ）上生成设计条带，这允许它们不仅在水平板上创建，也能在垂直墙体上创建。设计条带可以在网格平面的一个或两个方向上生成。
生成的条带类型提供仅生成柱条带（包括边缘）和/或中部条带的选项。
提供四种不同的条带宽度类型：
• EC（基于跨度宽度） • ACI 318-19 8.4.1.5-6 – 每侧的柱条带宽度确定为跨度长度或宽度的25%，以较小者为准。 • CSA A23.3:19 • 用户定义
“建筑网格轴”选项卡提供选项，通过取消选择柱轴复选框来忽略某些柱线。

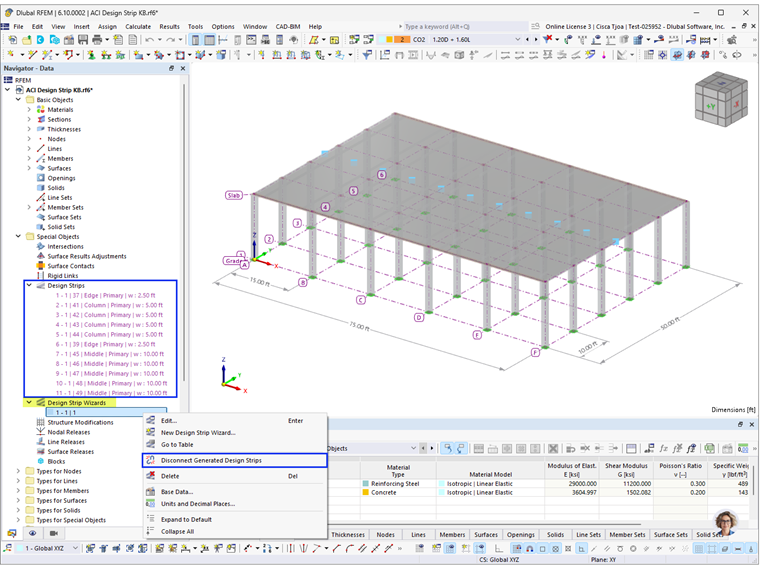

设计条带向导可以为基本正交表面自动生成设计条带。当需要修改时，可以手动创建设计条带并添加到表面。此外，生成的条带可以与向导断开连接，以进行必要的调整或删除。
混凝土设计附加功能

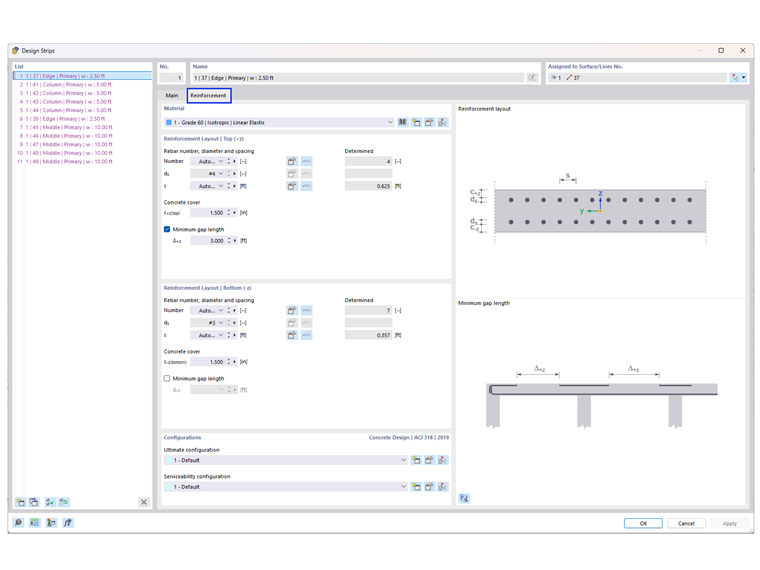

可以通过混凝土设计附加功能定义设计条带的纵向钢筋。
默认情况下，钢筋的数量和间距设置为自动计算，在上表面设置了5.0英尺的最小间隙长度。设计条带不提供剪力钢筋。如果需要箍筋，可以通过 RFEM 6 中的冲切剪力设计考虑：

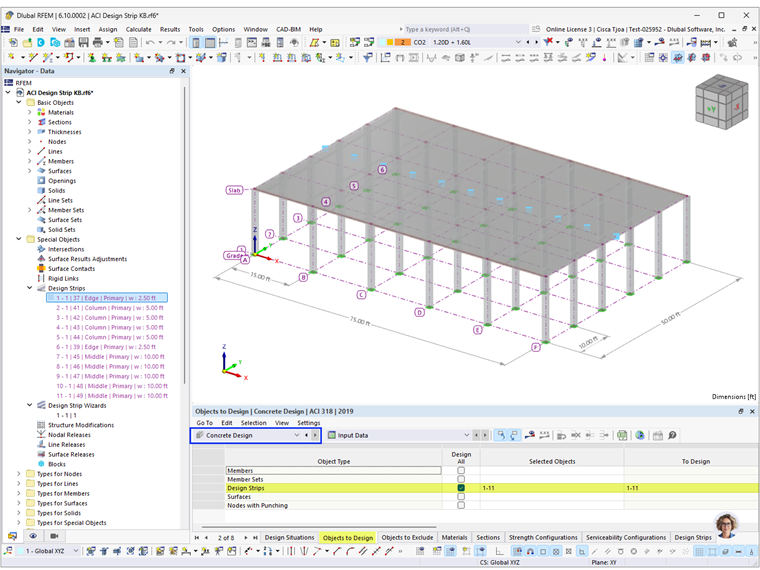

在“设计对象”选项卡中定义要设计的设计条带。
混凝土设计结果

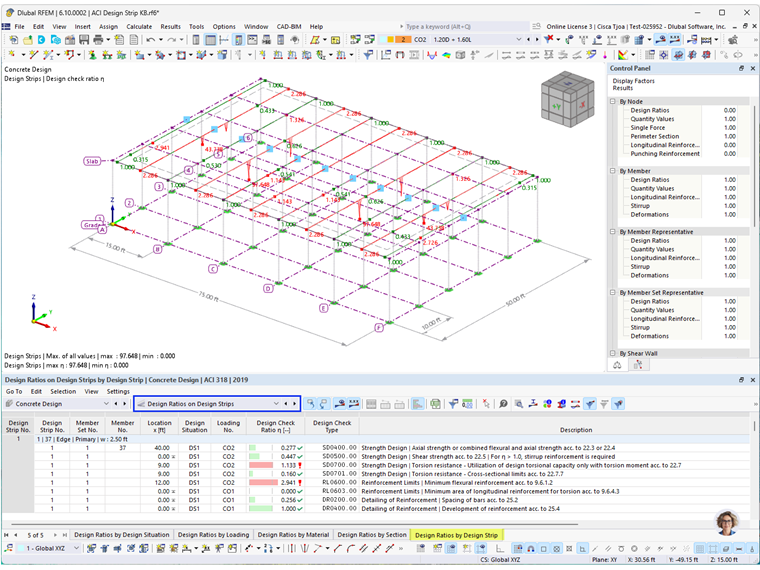

设计条带的设计比率
根据设计检查 SD0500，设计条带在没有剪力钢筋的情况下进行单向剪力强度检查。双向剪力强度检查可以通过前述的冲切剪力设计来实现。设计检查基于设计支撑和变形限制的检查不适用于设计条带。其余设计检查按照与构件设计类似的程序提供。
设计条带上的钢筋
根据 ACI 318部分 25.4.2.1(b)，假设锚固为12.0英寸的直线长度。 RFEM根据定义的最小间隙长度 Δz 和所需钢筋 As,req 自动沿条带长度生成“段”。间隙长度可能沿长度变化。
结论
RFEM 6 中的设计条带方法提供了一种高效和简化的方式，根据 ACI 318-19 设计双向板。通过设计条带，结果梁的创建和内力的集成是自动化的。设计条带向导通过在正交表面上自动化条带创建进一步提高了生产率，同时仍允许在需要时进行手动修改。用户可以使用混凝土设计附加功能定义和设计纵向钢筋。
