Bande de calcul dans RFEM 6
Les « bandes de calcul » sont un outil de raccourci permettant de générer automatiquement une poutre résultante sous-jacente intègrant les efforts internes de la dalle. L’outil « bande de calcul » est disponible dans les « Objets Spéciaux ». Pour créer une nouvelle bande, définissez le type de bande, la direction des armatures et la largeur de la bande, puis assignez-la à une Ligne ou une Ligne/Surface.
Type de bande :
• « Poteau » : centré sur les poteaux et utilisé pour la zone intérieure de la dalle
• « Milieu » : pour la zone restante de la dalle entre les bandes « poteau » et délimitée par les bandes « poteau » et/ou « bord »
• « Bord » : utilisé le long des lignes de contour de la surface et est disposée de manière excentrée dans la surface avec excentrement de barre
Le moment de torsion, mxy, peut être pris en compte en activant l’option « Ajuster le moment interne My dû au moment de torsion mxy ». La méthode de Wood-Armer est alors utilisée pour distribuer le moment de torsion dans les directions orthogonales pour le calcul.

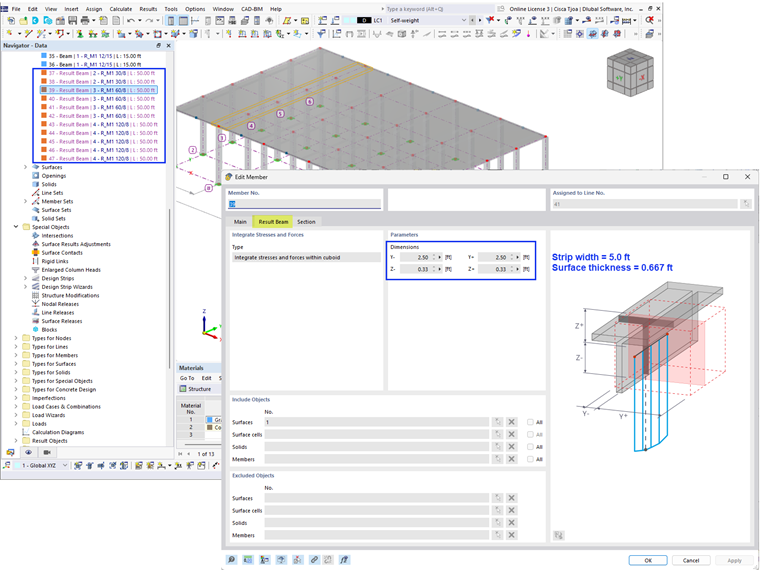

Les cotations de la section de la poutre de résultat sont basées sur la largeur de la bande (définie par l'utilisateur) et l’épaisseur de la bande (dalle).
Les bandes de calcul ne peuvent être créées que sur des surfaces d’épaisseur uniforme. Les ensembles de barres sont automatiquement créés pour chaque bande de calcul et sont utiles pour regrouper plusieurs barres qui s’étendent dans une direction d’une seule surface.
Assistant de bande de calcul dans RFEM 6
Au lieu de créer manuellement des bandes de calcul une par une comme montré ci-dessus, l’assistant de bande de calcul permet de les générer automatiquement.

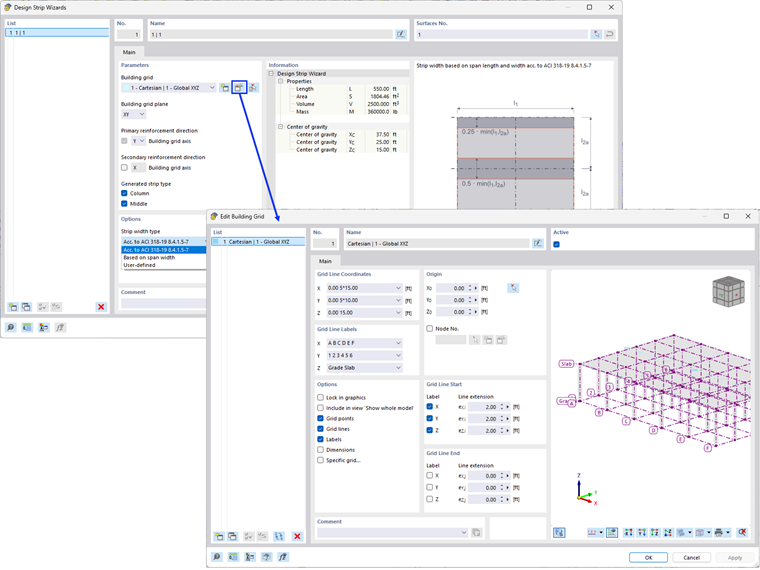

La grille de construction est utilisée pour définir l’emplacement des bandes « Poteau ». L’emplacement réel des poteaux/appuis n’est pas pris en compte. Seule une grille cartésienne est possible. Cependant, des bandes de calcul peuvent être générées sur différents plans de grille (XY, XZ, YZ) selon les réglages. Cela permet de les créer non seulement sur des dalles horizontales, mais aussi sur des murs verticaux. Des bandes de calcul peuvent être générées dans une ou les deux directions du plan de grille.
Le « Type de bande généré » permet de générer uniquement des bandes « Colonne » (y compris « Bord ») et/ou des bandes « Milieu ».
Quatre types différents de largeur de bande sont disponibles :
• EC (basé sur la largeur de travée)
• ACI 318-19 8.4.1.5-6 – La largeur de la bande « Poteau » de chaque côté est déterminée comme étant 25 % de la longueur ou de la largeur de la travée, selon la valeur la plus faible.
• CSA A23.3:19
• Défini par l’utilisateur
L’onglet « Axes de la grille de construction » permet d’ignorer certaines lignes de poteau en désélectionnant la case à cocher de l’axe du poteau.

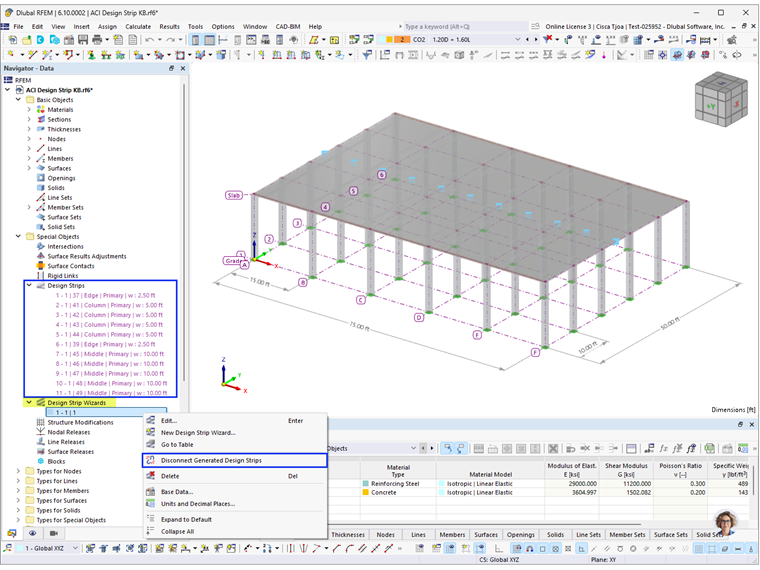

L’assistant de bande de calcul permet de générer automatiquement des bandes de calcul pour des surfaces orthogonales basiques. Lorsque des modifications sont requises, des bandes de calcul peuvent être créées et ajoutées à la surface manuellement. De plus, les bandes générées peuvent être déconnectées de l’assistant, ce qui permet des ajustements ou des suppressions si nécessaire.
Module complémentaire Vérification du béton
Les armatures longitudinales des bandes de calcul peuvent être définies avec le module complémentaire Vérification du béton.
Par défaut, le nombre et l’espacement des armatures sont réglés pour être calculés automatiquement, et une longueur d’écart minimale de 5,0 pi est définie sur la surface supérieure. Les armatures d’effort tranchant ne sont pas disponibles pour les bandes de calcul. Si un cadreest requis, il peut être pris en compte avec la vérification du poinçonnement dans RFEM 6 :
Définissez les bandes de calcul requises à calculer sous l’onglet « Objets à calculer ».
Résultats de la Vérification du béton

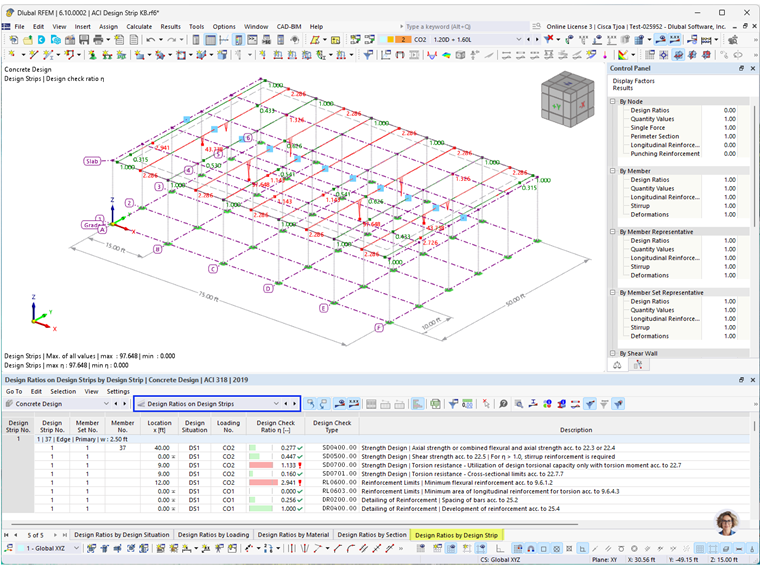

Ratios de vérification sur les Bandes de calcul
La résistance au cisaillement unidirectionnelle sans armatures d’effort tranchant est vérifiée pour les bandes de calcul selon la clause 22.5 de l’ACI dans la vérification SD0500. La vérification de la résistance au cisaillement bidirectionnelle est disponible avec la vérification de la résistance au poinçonnement mentionnée ci-dessus.
Les vérifications basées sur les appuis de calcul et les limites de déformation ne sont pas disponibles pour les bandes de calcul. Les vérifications restantes sont fournies et suivent une procédure similaire à la conception de membres.

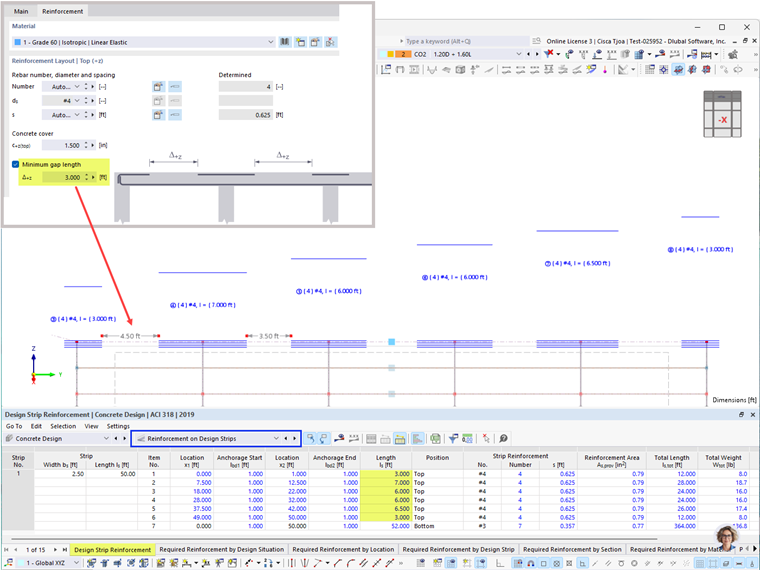

Armatures sur les bandes de calcul
L'ancrage est présumé droit avec une longueur de 12,0 po, conformément à la clause 25.4.2.1(b) de l’ACI 318.
RFEM génère automatiquement des « segments U le long de la longueur de la bande basé sur la longueur d’écart minimale définie, Δz, et les armatures requises, As,req. Les longueurs d’écart peuvent varier le long de la longueur.
Conclusion
La méthode des bandes de calcul dans RFEM 6 est une approche efficace et simplifiée pour calculer des dalles bidirectionnelles conformément à l’ACI 318-19. Avec les bandes de calcul, la création de poutres résultantes et l’intégration des efforts internes sont automatisées. L’assistant de bande de calcul améliore encore la productivité en automatisant la création de bandes sur des surfaces orthogonales, tout en permettant toujours des modifications manuelles si nécessaire. Les utilisateurs peuvent définir et calculer les armatures longitudinales avec le module complémentaire Vérification du béton.
