Fascia di Progettazione in RFEM 6
Fascia di Progettazione è uno strumento rapido per generare automaticamente una Trave Risultante sottostante che integra le forze interne dalla lastra. La Fascia di Progettazione si trova nella cartella 'Oggetti Speciali'. Per creare una nuova fascia, definire il tipo di fascia, la direzione dell’armatura e la larghezza della fascia, e assegnarla a una Linea o Linea/Superficie.
Tipo di Fascia:
• Colonna è centrata sulle colonne ed è utilizzata per l’area interna della lastra
• Centrale è per l’area restante della lastra tra le fasce per colonne ed è delimitata da fasce per colonne e/o bordi
• Bordo è utilizzata lungo le linee di confine della superficie ed è impostata eccentricamente nella superficie con eccentricità del membro
Il momento torcente, mxy, può essere considerato attivando l'opzione "Regolare il momento interno My a causa del momento torcente mxy". Il metodo Wood-Armer viene utilizzato per distribuire il momento torcente nelle direzioni ortogonali per la progettazione.

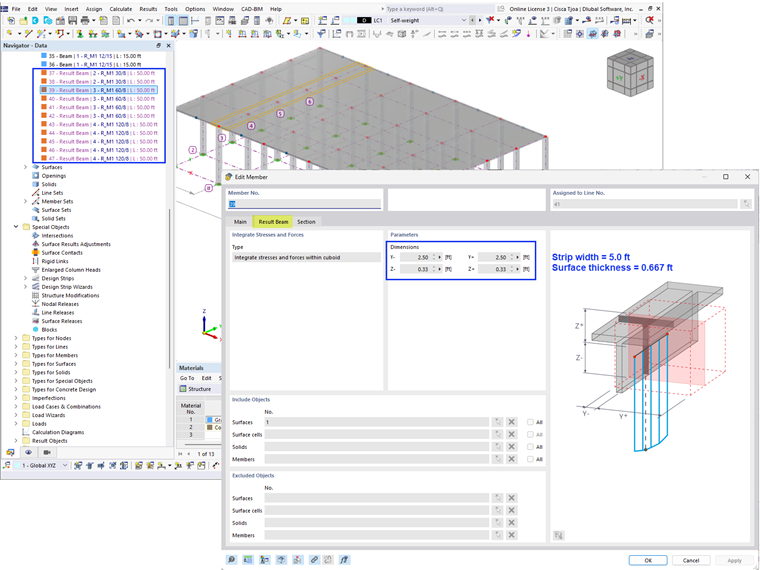

Le dimensioni della sezione della trave risultante si basano sulla larghezza della fascia (inserita dall’utente) e sullo spessore della fascia (lastra).
Le fasce di progettazione possono essere create solo su superfici a spessore uniforme. Set di Elementi vengono automaticamente creati per ogni fascia di progettazione e sono utili per raggruppare più membri che coprono una direzione di una singola superficie.
Procedura Guidata di Fascia di Progettazione in RFEM 6
Invece di creare manualmente singole fasce di progettazione come mostrato sopra, è possibile utilizzare la Procedura Guidata di Fascia di Progettazione per generarli automaticamente.

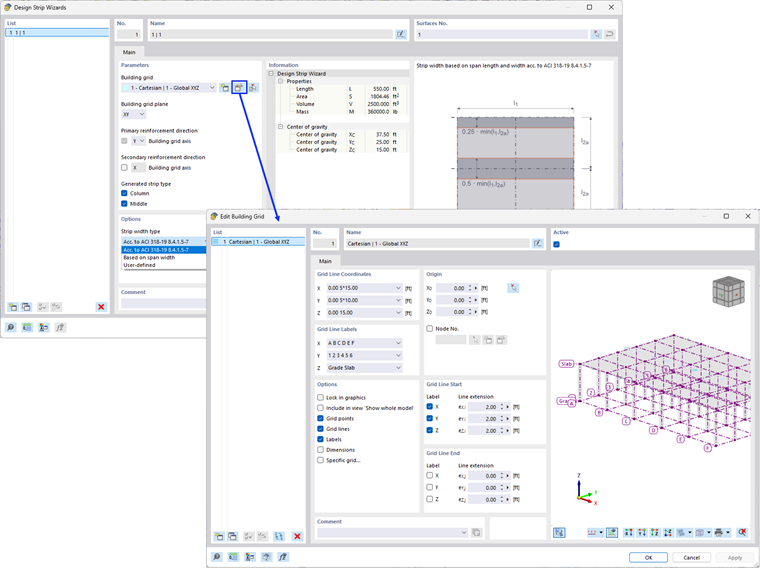

La Griglia di Costruzione è utilizzata per definire la posizione delle fasce per colonne. La posizione effettiva delle colonne/supporti non è considerata. È possibile solo una griglia cartesiana. Tuttavia, le fasce di progettazione possono essere generate su diversi piani di griglia (XY, XZ, YZ) in base alle impostazioni. Ciò consente di crearle non solo su lastre orizzontali ma anche su muri verticali. Le fasce di progettazione possono essere generate in una o entrambe le direzioni del piano di griglia.
Tipo di fascia generato fornisce l'opzione di generare solo fasce Colonna (inclusi i Bordi) e/o fasce Centrali.
Sono disponibili quattro diversi tipi di larghezza della fascia:
• EC (basato sulla larghezza del vano)
• ACI 318-19 8.4.1.5-6 – La larghezza della fascia per colonne su ciascun lato è determinata come il 25% della lunghezza o larghezza del vano, a seconda di quale sia minore.
• CSA A23.3:19
• Definito dall'utente

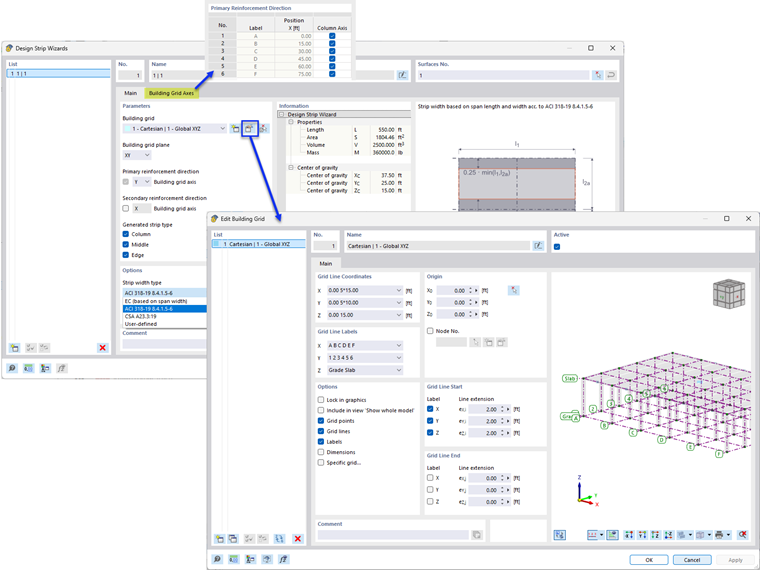

La scheda 'Assi della Griglia di Costruzione' fornisce l'opzione di escludere alcune linee di colonne deselezionando la casella di controllo dell'asse della colonna.

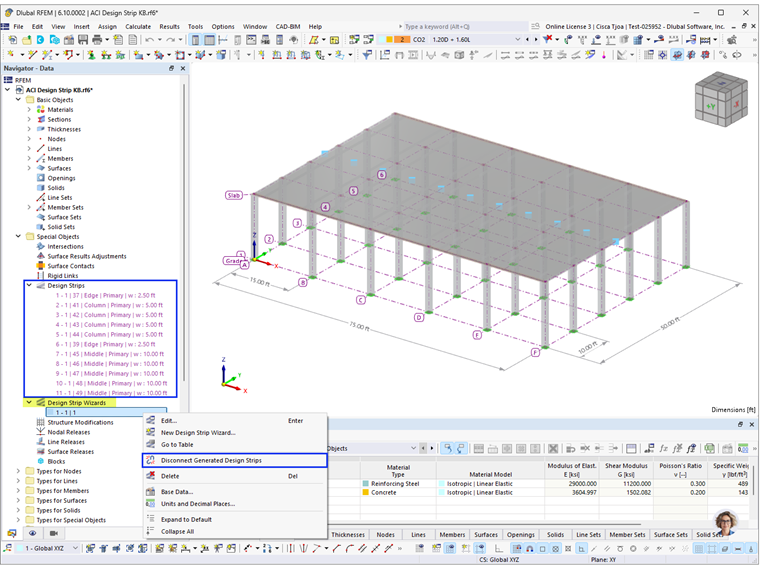

La Procedura Guidata di Fascia di Progettazione può generare automaticamente fasce di progettazione per superfici ortogonali di base. Quando sono necessarie modifiche, fasce di progettazione manuali possono essere create e aggiunte alla superficie. Inoltre, le fasce generate possono essere scollegate dalla procedura guidata, consentendo aggiustamenti o eliminazioni come necessario.
Add-on di Progettazione del Calcestruzzo

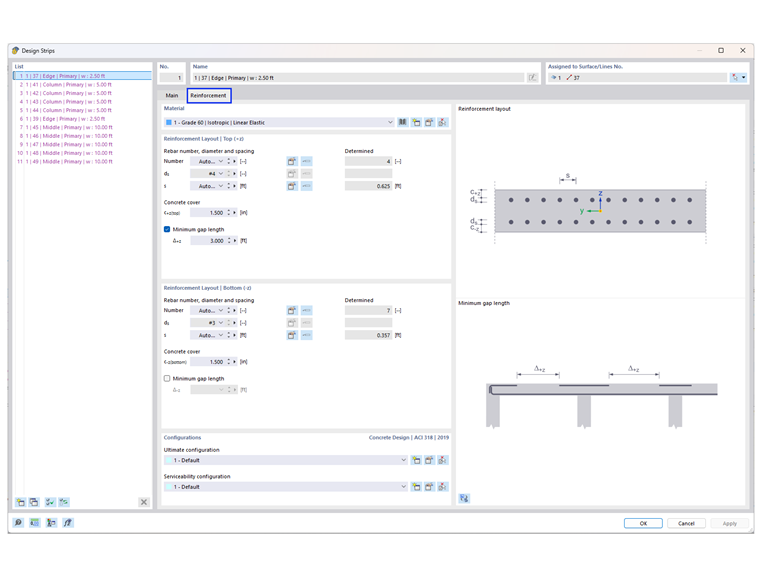

Con l'add-on di Progettazione del Calcestruzzo, può essere definita l'armatura longitudinale delle fasce di progettazione.
Per impostazione predefinita, il numero e lo spazio dell'armatura sono impostati per essere calcolati automaticamente e la lunghezza minima del gap di 5.0 ft è impostata sulla superficie superiore. L'armatura a taglio non è disponibile per le fasce di progettazione. Se è richiesta una staffa, può essere considerata con la Progettazione del Taglio a Punzonamento in RFEM 6:
Sotto la scheda ‘Oggetti da Progettare’, definire le fasce di progettazione richieste da progettare.
Risultati della Progettazione del Calcestruzzo

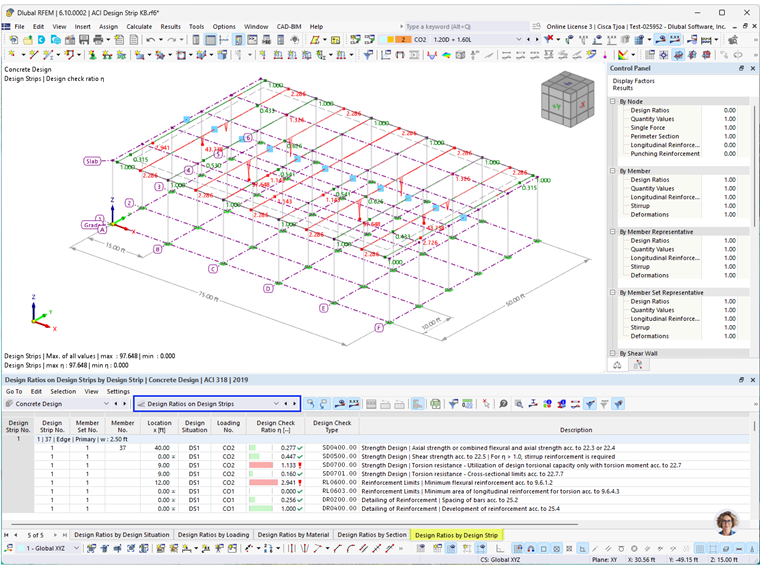

Rapporti di Progettazione sulle Fasce di Progettazione
La resistenza al taglio in una direzione senza armatura a taglio è verificata per le fasce di progettazione secondo la Sezione ACI 22.5 nella Verifica di Progetto SD0500. Il controllo della resistenza al taglio in due direzioni è disponibile con la progettazione del taglio a punzonamento dichiarato sopra.
Verifiche di progettazione basate sul supporto di progetto e sui limiti di deflessione non sono disponibili per le fasce di progettazione. Le restanti verifiche di progettazione sono fornite e seguono una procedura simile alla progettazione dei membri.
Armatura sulle Fasce di Progettazione
Si presume che l'ancoraggio sia diritto con una lunghezza di 12.0 in, in conformità con la Sezione ACI 318 25.4.2.1(b).

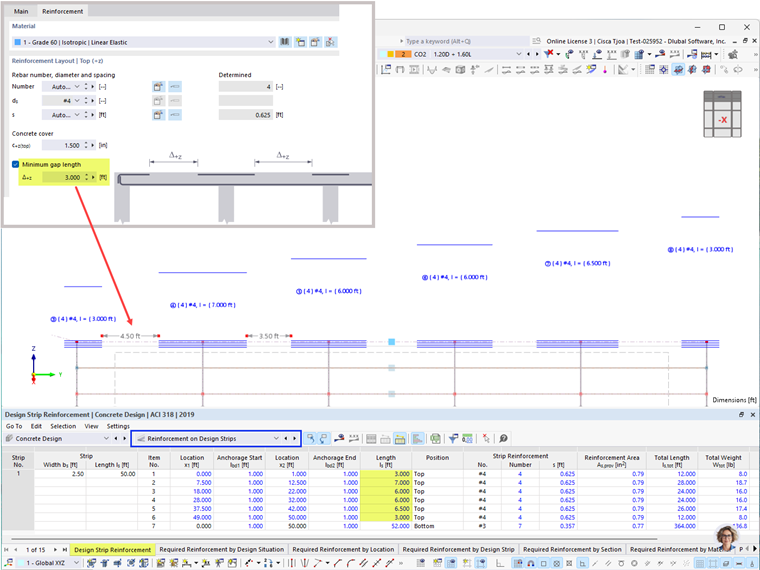

RFEM genera automaticamente "segmenti" lungo la lunghezza della fascia basata sulla lunghezza minima definita del gap, Δz e l'armatura richiesta, As,req. Le lunghezze dei gap possono variare lungo la lunghezza.
Conclusioni
Il Metodo delle Fasce di Progettazione in RFEM 6 offre un approccio efficiente e semplificato per la progettazione di lastre in due direzioni in accordo con ACI 318-19. Con le Fasce di Progettazione, la creazione delle travi risultanti e l'integrazione delle forze interne sono automatizzati. La Procedura Guidata di Fascia di Progettazione migliora ulteriormente la produttività automatizzando la creazione di fasce su superfici ortogonali, consentendo comunque modifiche manuali quando necessario. Con l'add-on di Progettazione del Calcestruzzo, gli utenti possono definire e progettare l'armatura longitudinale.
