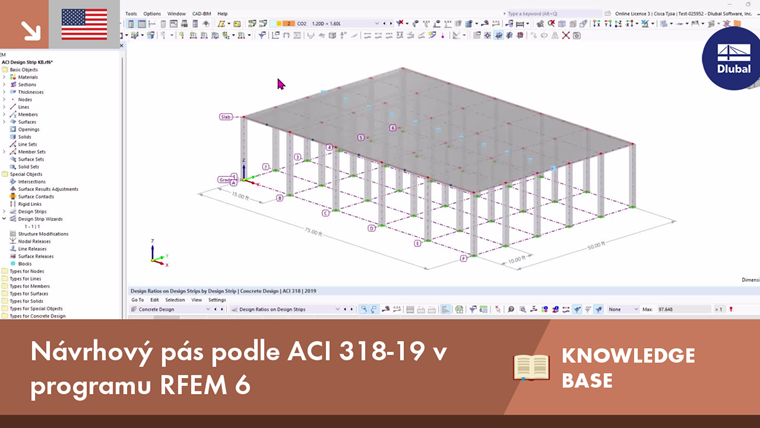

Návrhový pás v RFEM 6
"Návrhový pás" je zkratka pro automatické generování podkladového výsledného nosníku, který integruje vnitřní síly z desky. "Návrhový pás" se nachází ve složce "Speciální objekty". Chcete-li vytvořit nový pás, definujte typ pásu, směr výztuže a šířku pásu a přiřaďte jej k linii nebo linii/ploše.
Typ pásu:
• "Sloup"' je vycentrován na sloupy a používá se pro vnitřní oblast desky
• "Střed"' je pro zbývající oblast desky mezi sloupovými pásy a ohraničenou sloupovými a/nebo okrajovými pásy
• "Okraj" se používá podél "hraniční" linie plochy a je excentricky nastaven do plochy s excentricitou prvku
Krouticí moment mxy lze zohlednit aktivací možnosti „Upravit vnitřní moment My v důsledku krouticího momentu mxy“. Metoda Wood-Armer se pak používá k rozložení torzního momentu do ortogonálních směrů pro návrh.
Výsledkové rozměry průřezu nosníku jsou založeny na šířce pásu (vstupem uživatele) a tloušťce pásu (desky).
Návrhové pásy lze vytvářet pouze na plochách s rovnoměrnou tloušťkou. Pro každý návrhový pás se automaticky vytvoří sady prutů, které jsou užitečné pro seskupení více prutů, které překlenují jeden směr jedné plochy.
Generátor návrhových pásů v RFEM 6
Místo ručního vytváření jednotlivých návrhových pásů, jak je uvedeno výše, lze k jejich automatickému generování použít generátor návrhových pásů.
Rastr budovy se používá k definování umístění pruhů sloupů. Skutečné umístění sloupů/podpěr se nebere v úvahu. Je možná pouze kartézský rastr. Návrhové pásy však lze generovat na různých rovinách rastru (XY, XZ, YZ) na základě nastavení. To umožňuje jejich vytváření nejen na vodorovných deskách, ale také na svislých stěnách. Návrhové pásy lze generovat v jednom nebo obou směrech roviny rastru.
"Generovaný typ pásu" nabízí možnost generovat pouze pásy "Sloup" (včetně položky "Okraj") a/nebo pásy "Střed".
K dispozici jsou čtyři různé typy šířky pásu:
• EC (na základě šířky rozpětí)
• ACI 318-19 8.4.1.5-6 – Šířka pásu sloupu na každé straně je stanovena jako 25 % délky nebo šířky rozpětí, podle toho, která z těchto hodnot je nižší.
• CSA A23.3:19
• Definováno uživatelem
Záložka "Osy rastru budovy" nabízí možnost ignorovat určité linie sloupů zrušením zaškrtnutí políčka osy sloupu.
Generátor návrhových pásů může automaticky generovat návrhové pásy pro základní ortogonální plochy. Pokud jsou nutné úpravy, lze ručně vytvořit návrhové pásy a přidat je k ploše. Generované pásy lze navíc od generátoru odpojit, což umožňuje jejich úpravy nebo odstranění podle potřeby.
Addon Posouzení betonových konstrukcí
Podélná výztuž návrhových pásů lze definovat pomocí addon Posouzení betonových konstrukcí.
Standardně se počet a rozteč výztuže počítá automaticky a na horní ploše je nastavena minimální délka mezery 5,0 ft. Pro návrhové pásy není k dispozici smyková výztuž proti protlačení. Pokud je vyžadován třmínek, lze jej zohlednit pomocí posouzení na protlačení v programu RFEM 6:
Definujte požadované návrhové pásy, které mají být navrženy, na kartě "Objekty pro posouzení".
Výsledky návrhu betonu
Využití na návrhových pásech
Jednosměrná smyková pevnost bez smykové výztuže se kontroluje pro návrhové pásy podle ACI sekce 22.5 v posudku SD0500. Kontrola obousměrné smykové pevnosti je k dispozici s výše uvedeným návrhem smykové pevnosti.
Posudky návrhu na základě návrhářské podpory a mezí průhybu nejsou pro návrhové pásy k dispozici. Zbývající posudky návrhu jsou k dispozici a postupují podobně jako při návrhu prutů.
Výztuž na návrhových pruzích
Kotvení se předpokládá jako přímé s délkou 12,0 palců, v souladu s ACI 318, oddíl 25.4.2.1(b).
RFEM automaticky generuje "segmenty" po délce pásu na základě definované minimální délky mezery, Δz, a požadované výztuže, As,req. Délky mezer se mohou po délce lišit.
Závěr
Metoda návrhových pásů v programu RFEM 6 nabízí účinný a zjednodušený přístup pro posouzení obousměrných desek v souladu s normou ACI 318-19. S návrhovými pásy je automatizováno vytváření výsledkových prutů a integrace vnitřních sil. Generátor návrhových pásů dále zvyšuje produktivitu automatizací vytváření pásů na ortogonálních plochách, přičemž v případě potřeby umožňuje ruční úpravy. Uživatelé mohou definovat a navrhovat podélnou výztuž pomocí addon "Posouzení betonových konstrukcí".
