Слишком большая расчётная длина Lcr,y

При расчете полезных длин простой конструктивной системы я получаю слишком большую полезную длину Lcr,y для первой формы потери устойчивости. Почему это так?

Ответ:

В модулях RSBUCK и RF-STABILITY сначала рассчитывается наименьшая критическая нагрузка. Это показано, например, для шарнирно-опертой колонны (форма потери устойчивости Эйлера 1, сечение IPE) при изгибе вокруг оси z. С помощью данной нагрузки продольного изгиба свободная длина длины Lcr,y определяется автоматически.

Для того, чтобы получить правильные полезные длины для Lcr,y, необходимо также учесть вторую форму потери устойчивости (форму колебаний). Для этого нужно задать в параметрах расчета хотя бы две или более формы потери устойчивости. Во втором режиме потери устойчивости вы получаете более высокую нагрузку при продольном изгибе (колебание вокруг оси y), из которой мы получим правильную нагрузку при продольном изгибе Lcr,y.

Как было показано в примере, требуется для расчета в RSBUCK или RF-STABILITY расчет нескольких форм потери устойчивости (форм колебаний). Таким образом, вы можете получить результаты для отдельных направлений (см. изображение).

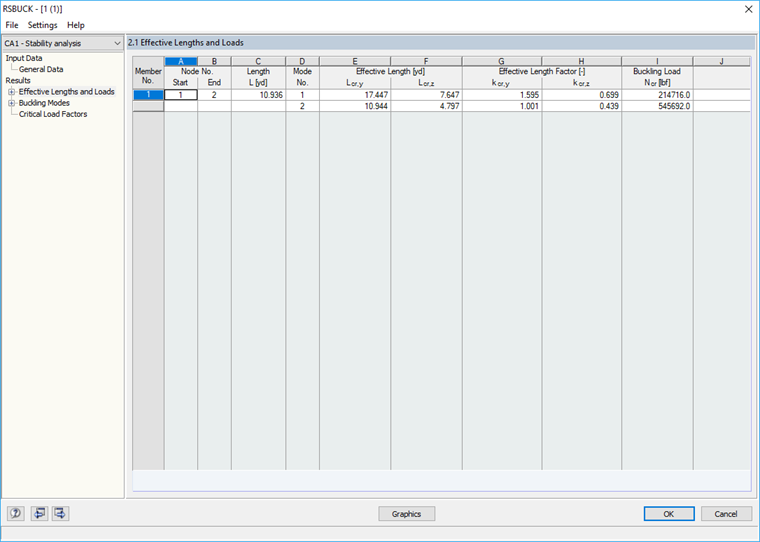

Длина прогиба и прогибные нагрузки для двух собственных форм
Деформационные длины и деформационные нагрузки для двух собственных форм
