FAQ 000299 PL

1. grudnia 2017

Robert Vogl Obliczenia RSBUCK RF-STABILITY

Podczas obliczania długości efektywnej prostego układu konstrukcyjnego uzyskuje się zbyt dużą długość efektywną L cr, y dla pierwszego wariantu wyboczeniowego. Jaki jest tego powód?

Odpowiedź

W przypadku RSBUCK i RF-STABILITY najpierw obliczane jest najmniejsze obciążenie krytyczne. Uzyskuje się to na przykład dla kolumny wyboczeniowej (tryb wyboczenia 1, przekrój IPE) dla wyboczenia wokół osi z. Przy takim obciążeniu wyboczającym długość efektywna L cr, y jest określana retrospektywnie.

W celu uzyskania prawidłowych długości efektywnych dla L cr, y należy uwzględnić również drugi wariant wyboczenia (kształt modulacji). W tym celu w parametrach obliczeń należy wprowadzić co najmniej dwa sposoby wyboczenia dla obliczeń. W drugim trybie wyboczeniowym powstaje większe obciążenie wyboczeniowe (wahania wokół osi y), od którego zostanie uzyskane prawidłowe obciążenie wyboczeniowe L cr, y .

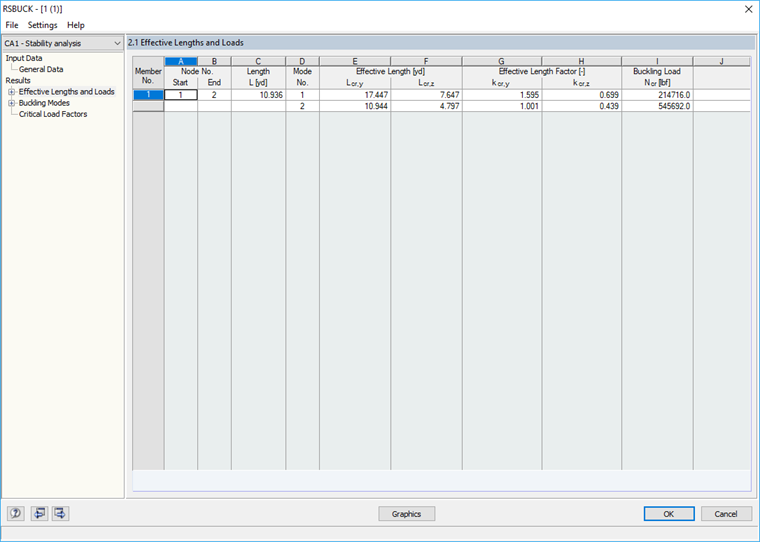

Jak pokazano w przykładzie, RSBUCK lub RF-STABILITY wymaga obliczenia kilku postaci wyboczeniowych (kształtów trybów). W ten sposób można uzyskać wyniki dla poszczególnych kierunków (patrz rysunek).

Słowa kluczowe

Z możliwością wyboczenia Kształt trybu Obciążenie wyboczeniowe Obciążenie krytyczne Długość użytkowa
