FAQ 000299 FR

1 décembre 2017

Robert Vogl Calcul RSBUCK RF-STABILITY

Lorsque je calcule les longueurs efficaces d'un système structural simple, j'obtiens une longueur efficace Lcr, y trop grande pour le premier mode de flambement. Pourquoi ?

Réponse

Dans RSBUCK et RF-STABILITY, la charge critique la plus faible est calculée en premier. Cette colonne est obtenue par exemple pour une colonne articulée (mode de voilement 1 de Euler, section IPE) pour le flambement autour de l'axe z. Avec cette charge de flambement, la longueur efficace L cr, y est déterminée rétrospectivement.

Afin d'obtenir les longueurs efficaces correctes pour L cr, y , il est également nécessaire de considérer le second mode de flambement (forme de mode). Pour cela, spécifiez au moins deux modes de flambement ou plus pour le calcul dans les paramètres de calcul. Dans le deuxième mode de flambement, vous obtenez une charge de flambement supérieure (oscillation autour de l'axe y), à partir de laquelle vous obtenez la charge de flambement correcte L cr, y .

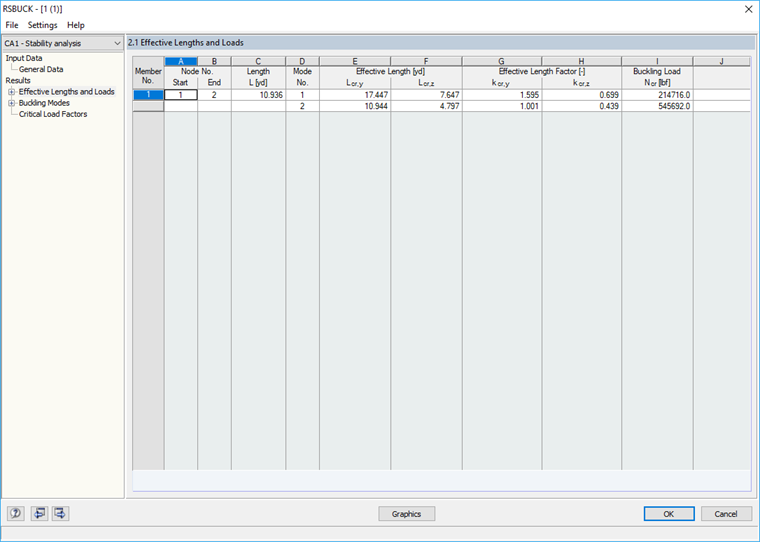

Comme indiqué dans l'exemple, RSBUCK ou RF-STABILITY nécessite le calcul de plusieurs modes de flambement (formes de mode). Ainsi, vous pouvez obtenir des résultats pour les directions individuelles (voir la Figure).
