Robert Vogl Cálculo RSBUCK RF-STABILITY

Al calcular las longitudes efectivas de un sistema estructural simple, obtengo una longitud efectiva demasiado grande L cr, y para el primer modo de pandeo. ¿Cuál es el motivo para esto?

Respuesta

En RSBUCK y RF-STABILITY, se calcula primero la carga crítica más baja. Esto se obtiene, por ejemplo, para una columna articulada (modo de pandeo de Euler 1, sección de IPE) para el pandeo en el eje z. Con esta carga de pandeo, la longitud eficaz L cr, y se determina retrospectivamente.

Para obtener las longitudes efectivas correctas para Lcr, y , es necesario considerar también el segundo modo de pandeo (forma de modo). Para ello, especifique al menos dos o más modos de pandeo para el cálculo en los parámetros de cálculo. Carga de pandeo mayor (balanceo sobre el eje y), de donde se obtiene la carga de pandeo correcta L cr, y .

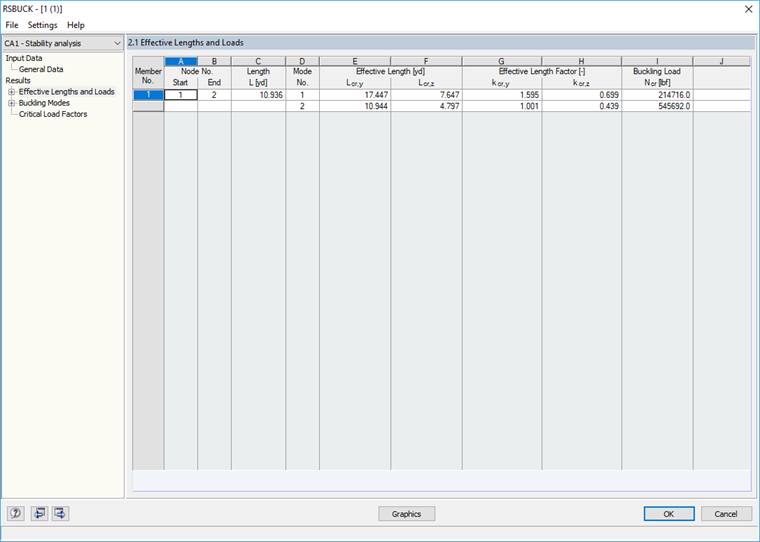

Como se muestra en el ejemplo, RSBUCK o RF-STABILITY requiere el cálculo de varios modos de pandeo (formas del modo). De este modo, puede obtener resultados para las direcciones individuales (ver figura).
