Pergunta

No RSBUCK e no RF-STABILITY, a carga crítica mais baixa é calculada primeiro. Isto é obtido, por exemplo, para um pilar articulado (modo de encurvadura de Euler 1, secção transversal IPE) para a encurvadura em torno do eixo z. Com esta carga de encurvadura, o comprimento efetivo L_{cr, y} é determinado posteriormente.

Para obter os comprimentos efetivos corretos para L_{cr, y} , é necessário considerar também o segundo modo de encurvadura (forma modal). Para isso, especifique pelo menos dois ou mais modos de encurvadura para o cálculo nos parâmetros de cálculo. No segundo modo de encurvadura, obtém-se uma carga de encurvadura mais alta (oscilação sobre o eixo y), a partir da qual obtém a carga de encurvadura correta L_{cr, y}.

Conforme apresentado no exemplo, o RSBUCK ou RF-STABILITY requer o cálculo de vários modos de encurvadura (formas próprias). Assim, é possível obter resultados para as direções individuais (ver imagem).

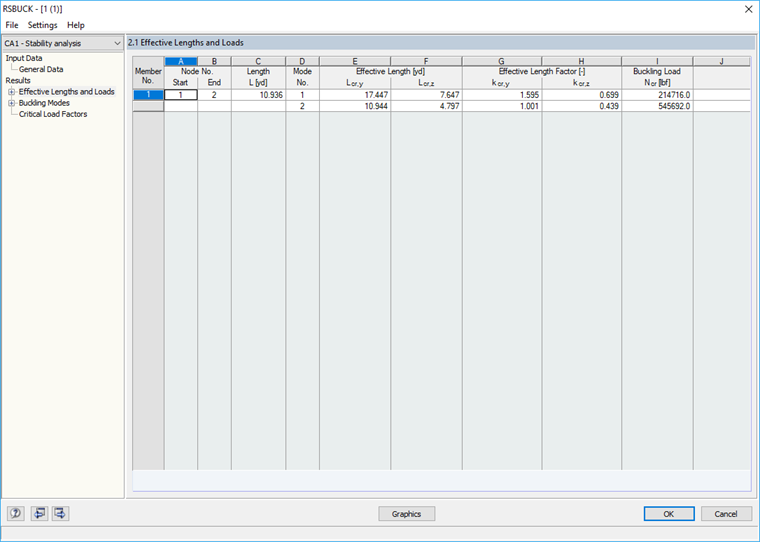

Comprimentos efetivos e cargas de encurvadura para formas de dois modos
