Robert Vogl Výpočet RSBUCK RF-STABILITY

Při výpočtu vzpěrných délek jednoduchého konstrukčního systému získávám pro první stupeň vzpěru příliš velkou vzpěrnou délku L cr, y . Čím to je?

Odpověď

V modulu RSBUCK a v modulu RF-STABILITY se nejdříve vypočítá nejnižší kritické zatížení. To je dosaženo například u kloubového sloupu (Eulerova boulení 1, průřez IPE) pro vzpěr okolo osy z. Při tomto vybočení se efektivní délka L cr, y určí retrospektivně.

Abychom získali správné vzpěrné délky pro L cr, y , je třeba zohlednit i druhý boulení (tvar). Pro výpočet parametrů výpočtu je třeba zadat minimálně dva nebo více vzpěrných stavů. V druhém boulení se nám podařilo zvýšit vzpěrné zatížení (kloub po osy y), čímž dosáhnete správného vybočení, L cr, y .

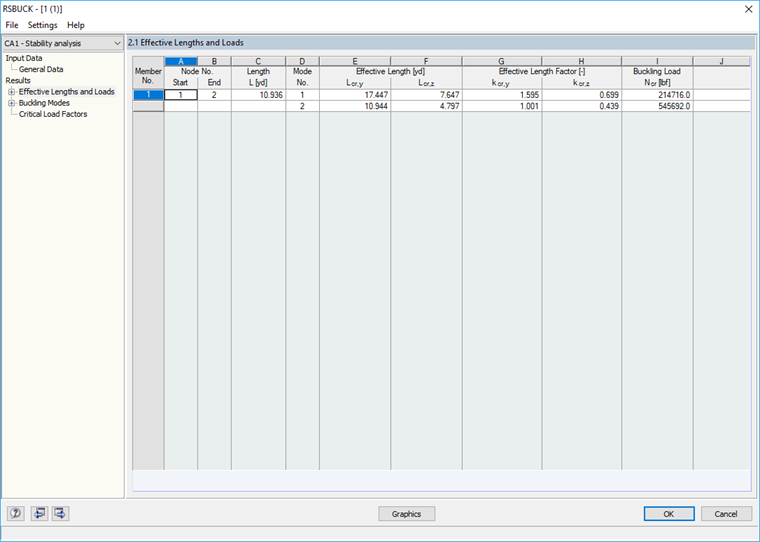

Jak je vidět na příkladu, RSBUCK nebo RF-STABILITY vyžadují výpočet několika vzpěrných režimů (tvarů). Získáme tak výsledky pro jednotlivé směry (viz obrázek).

Klíčová slova

Vzpěr Tvaru režimu Zatížení boulení Kritické zatížení Efektivní délky
