Как найти элементы, лежащие друг над другом, и удалить один из них?

Ответ

Проверка модели RSTAB и RFEM позволяет находить стержни, которые лежат друг над другом.

Найти дубликаты стержней:

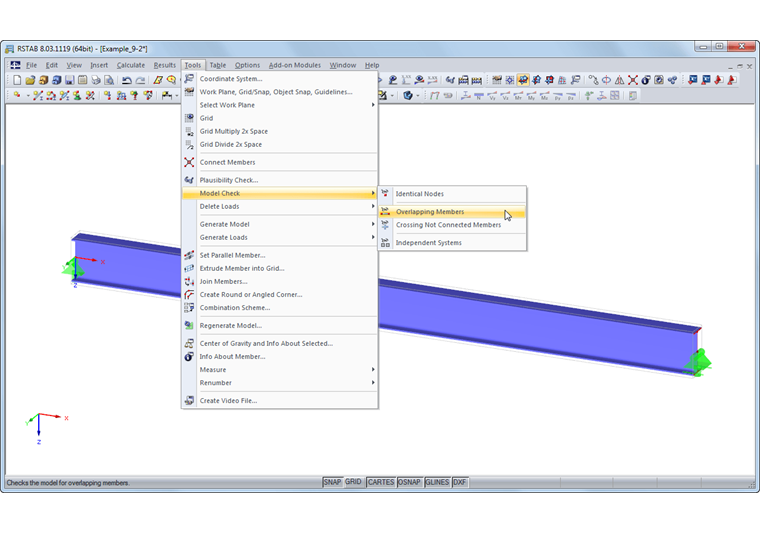

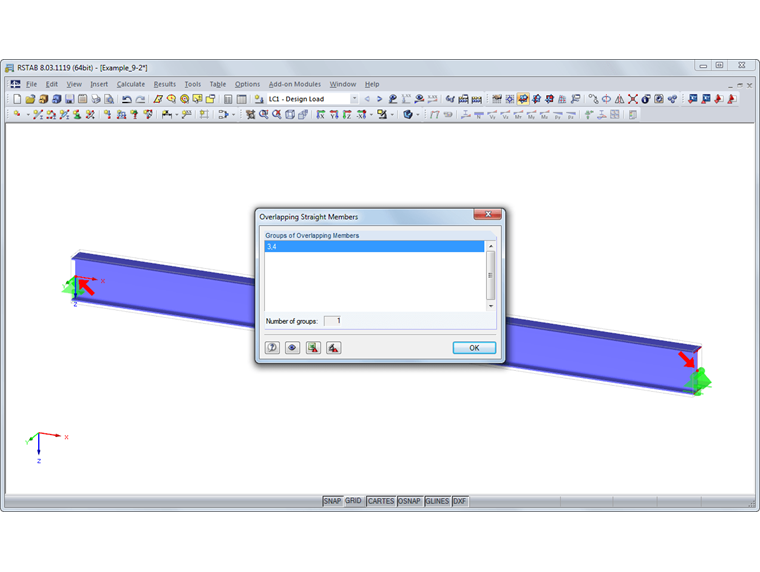

Перейдите к «Инструменты» → «Проверка модели» → «Перекрытие стержней». Двойные элементы отображаются в диалоговом окне, в котором они сортируются по группам (см. Рис. 1 и рисунок 2).

Таким образом, можно удалить ненужный стержень: Нажмите (очистить пустую область), чтобы открыть выбор, а затем щелкните на правый стержень правой кнопкой мыши. Теперь, можно использовать функцию «Удалить элемент» в контекстном меню стержня.

Совет:

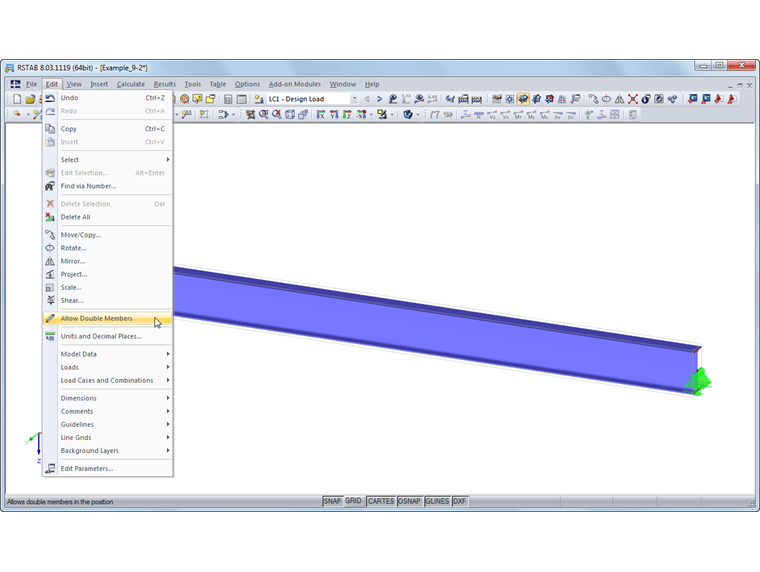

В меню «Редактировать» → «Разрешить двойные стержни» можно вообще исключить перекрывающиеся стержни (см. Рис. 3).

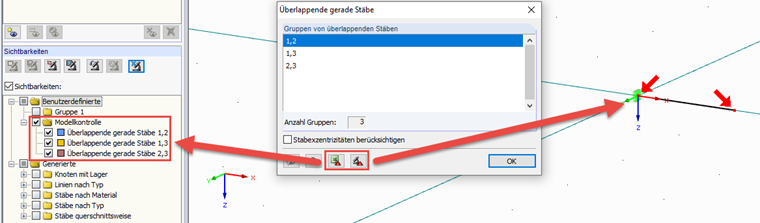

В качестве альтернативы, можно использовать проверку модели для отображения пар стержней в виде списка Excel или для создания деталей (см. Выделенные кнопки на рисунке 4). Создаваемые таким образом видимости можно быстро использовать для поиска и удаления соответствующих стержней в модели.

Ключевые слова

Проверка модели Двойные элементы Перекрывающиеся стержни
