Jak mogę znaleźć pręty leżące jeden na drugim i usunąć jeden z nich?

Odpowiedź

Funkcja sprawdzania modelu w programie RSTAB i RFEM umożliwia znajdowanie prętów leżących jeden na drugim.

Znajdowanie podwójnych prętów:

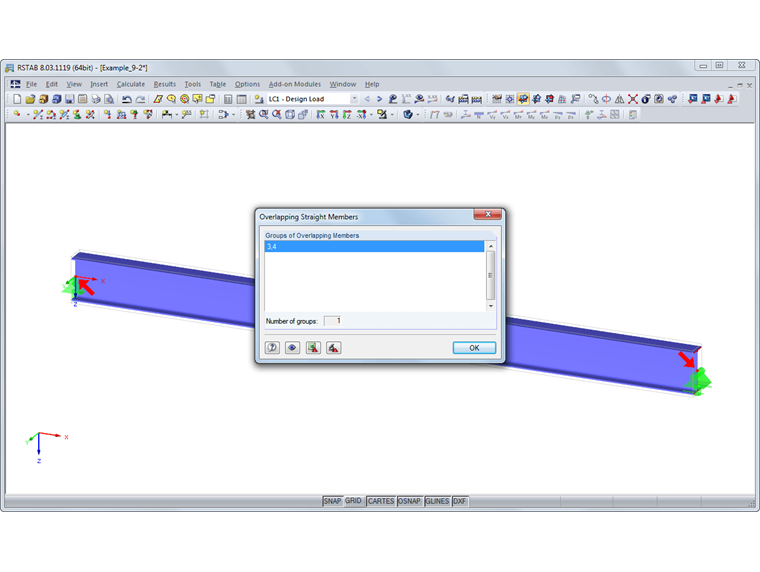

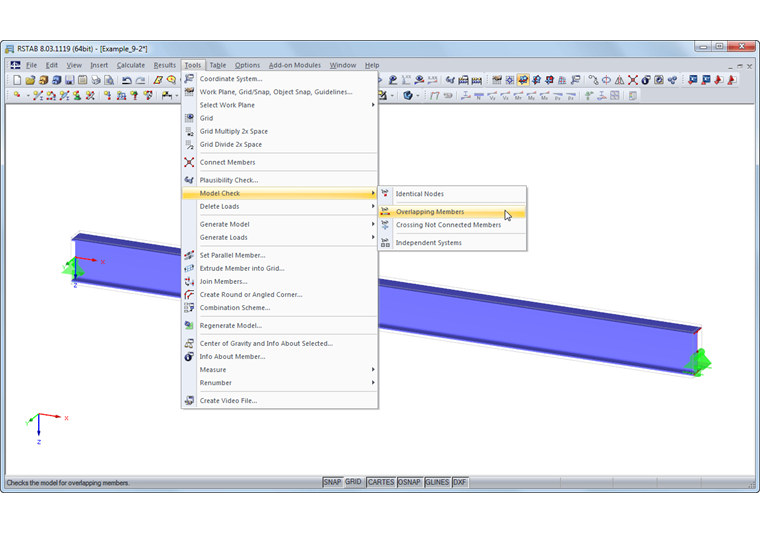

Menu "Narzędzia" → "Sprawdzenie modelu" → "Pokrywające się pręty". Podwójne pręty zostają wyświetlone w oknie dialogowym, uporządkowane według grup (zob. Rysunek 1 i Rysunek 2).

Zbędny pręt można usunąć w następujący sposób: Usunąć zaznaczenie (klikając pusty obszar), a następnie kliknąć pręt prawym przyciskiem myszy. W menu kontekstowym pręta można teraz użyć funkcji "Usunąć pręt".

Wskazówka:

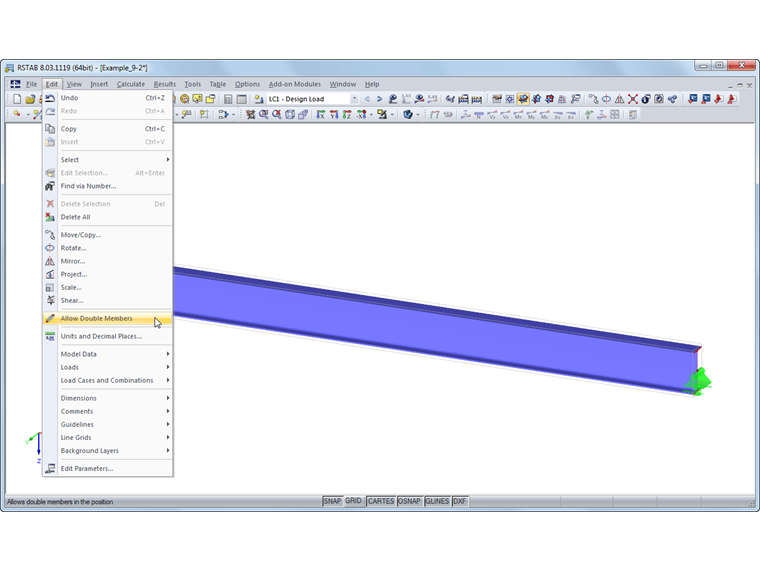

W menu "Edytować" → "Zezwalać na podwójne pręty" istnieje możliwość wyeliminowania nakładających się prętów (zob. Rysunek 3).

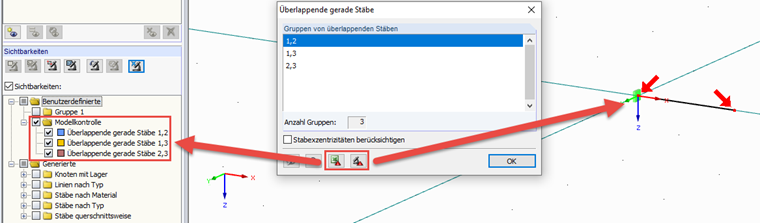

Alternatywnie można użyć funkcji sprawdzania modelu, aby wyświetlić pary prętów w postaci listy Excel lub wygenerować fragmenty (zob. zaznaczone przyciski na Rysunku 4). Utworzone w ten sposób widoczności pozwalają szybko znaleźć i usunąć odpowiednie pręty w modelu.

Słowa kluczowe

Sprawdzenie modelu Podwójne pręty Pokrywające się pręty
