Il controllo del modello di RFEM e RSTAB consente di trovare le aste che giacciono l'una sull'altra.
Ricerca di aste doppie:

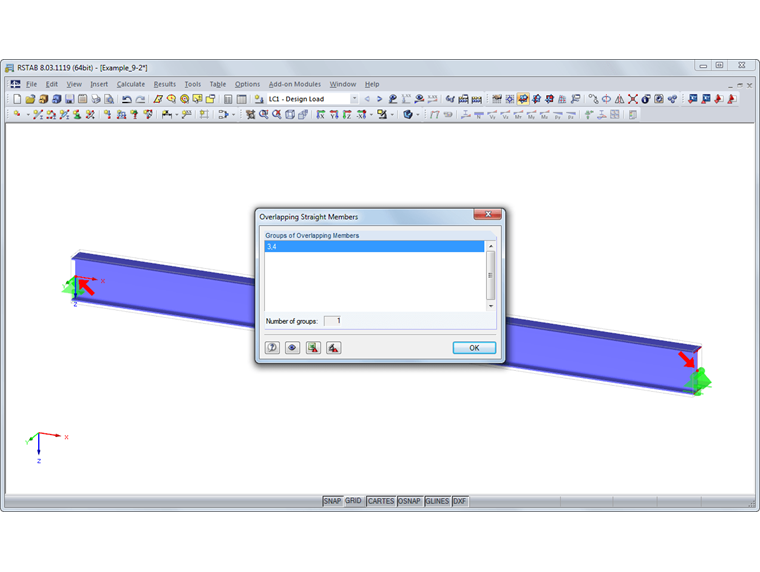

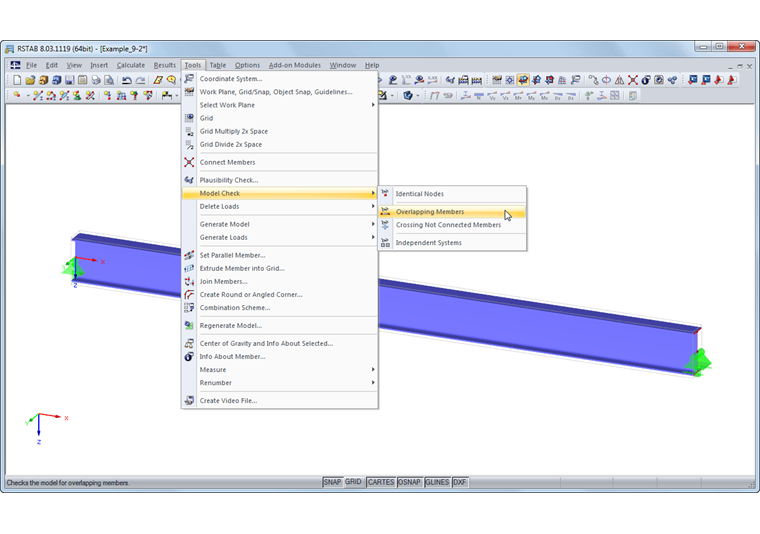

Menu "Strumenti" → "Verifica modello" → "Aste sovrapposte". Le aste duplicate sono ordinate per gruppi in una finestra di dialogo (vedi Immagine 01 e Immagine 02).
È possibile eliminare l'asta non necessaria come segue: Annullare la selezione (fare clic nell'area vuota), quindi fare clic con il pulsante destro del mouse sull'asta. È ora possibile utilizzare la funzione "Elimina asta" nel menu di scelta rapida dell'asta.
Suggerimento:

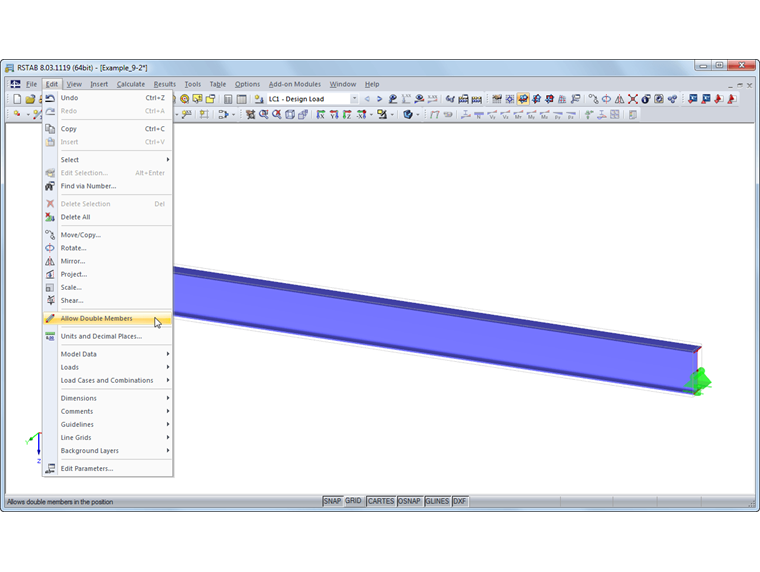

Nel menu "Modifica" → "Consenti aste doppie", in genere è possibile escludere le aste che si sovrappongono (vedi Figura 03).

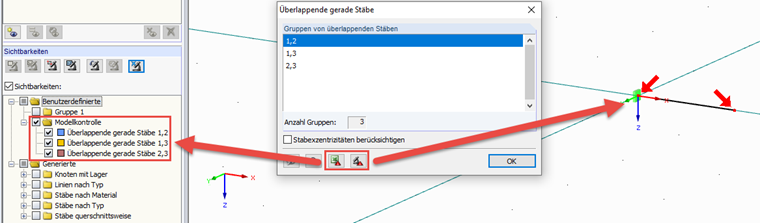

In alternativa, è possibile utilizzare il controllo del modello per visualizzare le coppie di aste come un elenco di Excel o per creare sezioni (vedere i pulsanti contrassegnati nell'immagine 04). Le visibilità create in questo modo possono essere utilizzate rapidamente per trovare ed eliminare le aste pertinenti nel modello.
