问题

如何才能找到相互重叠的杆件,并删除其中的一个?


回复:

通过RFEM和RSTAB的模型检查,可以发现杆件彼此重合。

计算重复杆件:

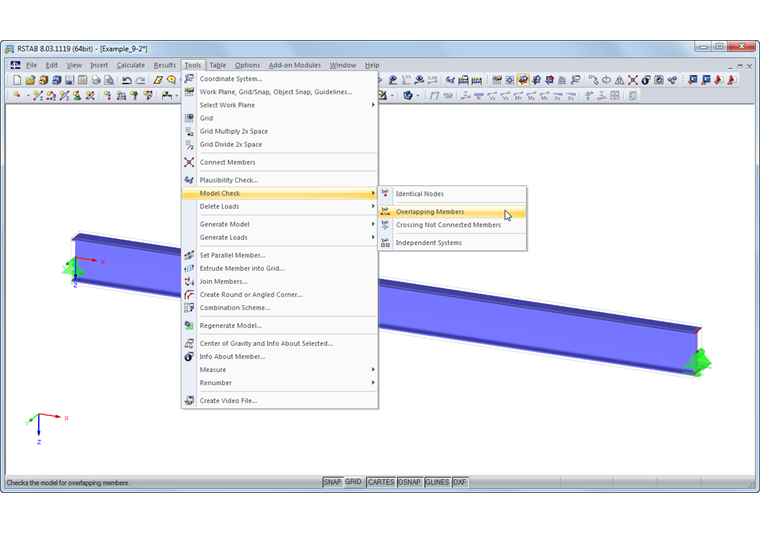

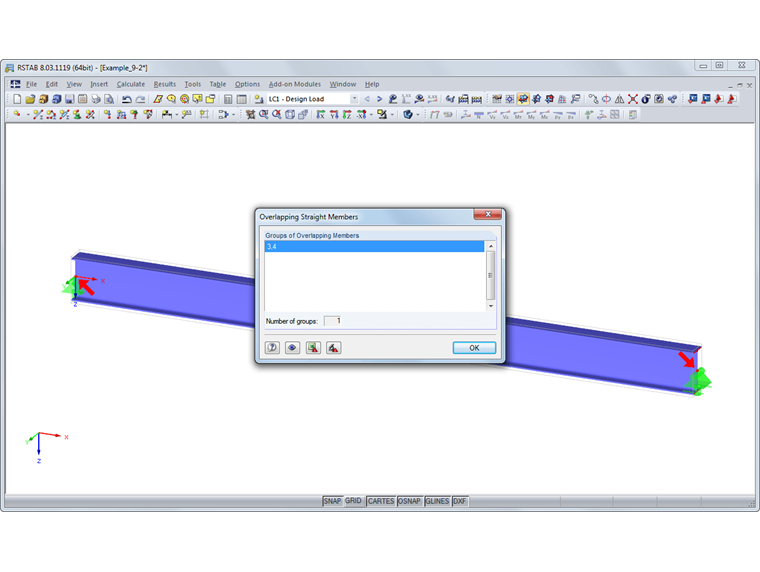

菜单“工具”→“模型检查”→“重叠杆件”。 在对话框中重复的杆件将按照组进行排序(见图01和图02)。

可以删除不需要的杆件: 取消选择(在空白区域中选择),然后用鼠标右键点击杆件 现在,您可以在杆件快捷菜单中使用“删除杆件”功能。

提示:

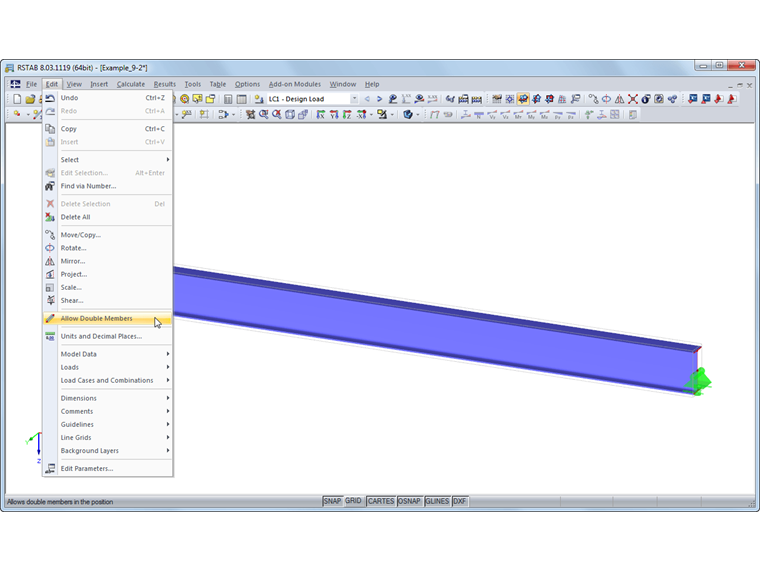

通常在“编辑”→“允许双杆件”菜单中排除重叠的杆件(见图03)。

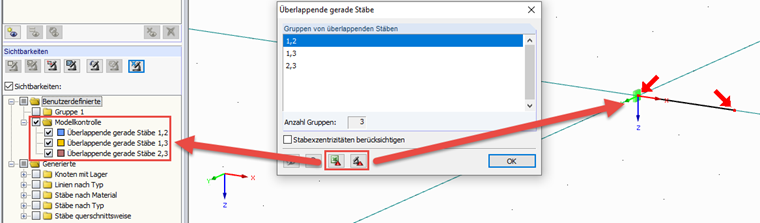

此外也可以使用模型检查将杆件对输出为Excel列表或创建截面(见图04中标记的按钮)。 通过这种方式创建的可见性,可以快速地在模型中发现和删除相关的杆件。
