Jak mohu najít pruty ležící na sobě a jeden z nich odstranit?

Odpověď

Kontrola modelu programů RSTAB a RFEM umožňuje nalézt pruty, které leží na sobě.

Najít duplicitní pruty:

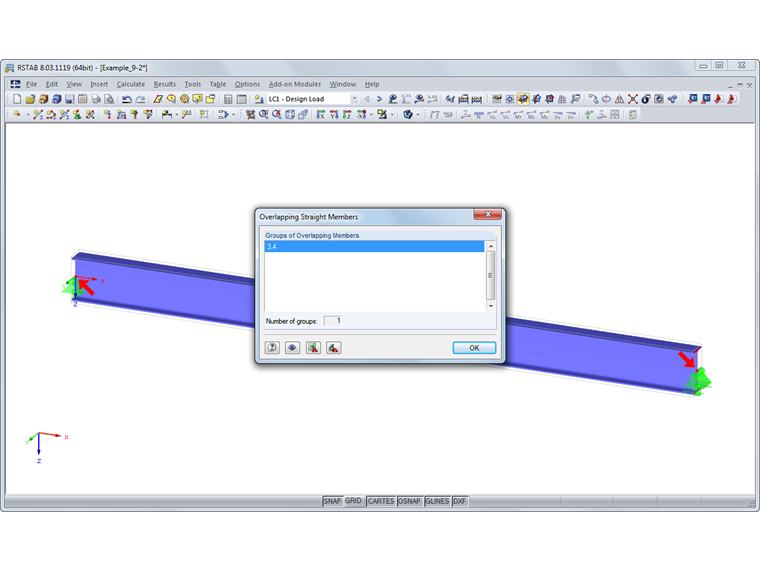

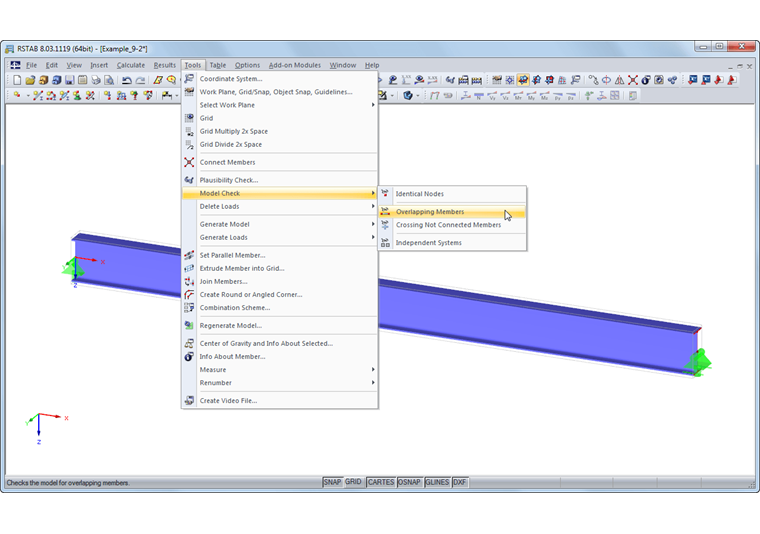

Přejděte na "Nástroje" → "Kontrola modelu" → "Překrývající se pruty". Dvojité pruty se zobrazí v dialogu, v němž jsou seřazeny podle skupin (viz obrázek 1 a obrázek 2).

Nepotřebný prut tak můžeme smazat: Klikneme na tlačítko (Vymazat prázdnou oblast) a výběr klikneme pravým tlačítkem myši na prut. Nyní lze v místní nabídce prutu použít funkci "Smazat prut".

Tip:

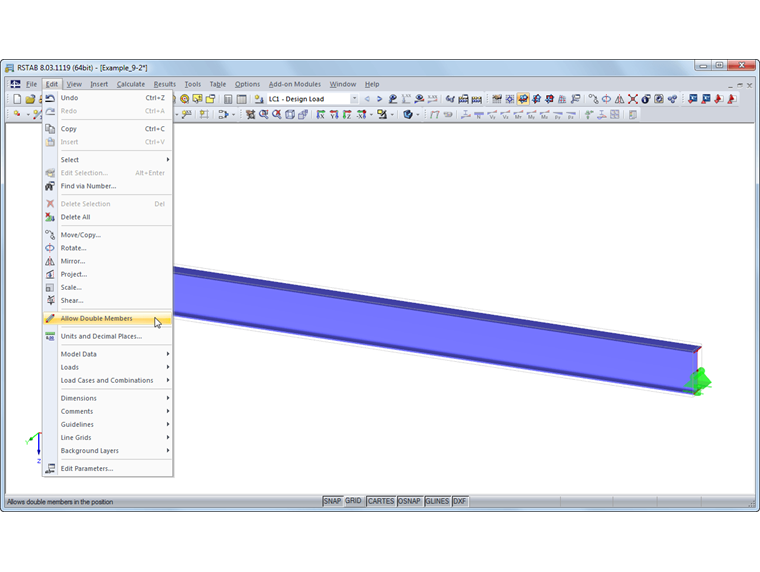

V hlavní nabídce "Upravit" → "Povolit dvojitý prut" lze pruty překrývat obecně (viz obr. 3).

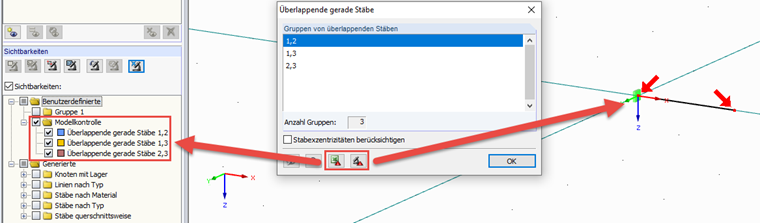

Alternativně můžeme použít funkci Kontrola modelu pro zobrazení dvojic prutů v seznamu Excel nebo k vytváření dílců (viz zvýrazněné tlačítka na obrázku 4). Takto vytvořené viditelnosti lze rychle použít k nalezení a odstranění příslušných prutů v modelu konstrukce.
