FAQ 000769 RU

1. декабря 2017

Robert Vogl Вычисление RFEM RSTAB

Что означает настройка параметра расчета «Неудачные стержни, которые должны быть удалены индивидуально в течение последовательных итераций»?

Ответ

На первом шаге итерации рассматриваются все стержни. Перед следующим шагом программа определяет, какие стержни не могут устоять перед заданными сжимающими силами из-за их определения, например, растягивающие стержни с отрицательными осевыми силами. Затем, растягивающий стержень с наибольшей сжимающей силой будет удален из матрицы жесткости. Таким образом, следующий шаг итерации будет следовать далее.

Далее, определения стержней сравниваются с определенными осевыми силами. Для следующего шага итерации, растягивающий стержень, подверженный наивысшим воздействиям, будет удален из матрицы жесткости. Данная процедура продолжается до тех пор, пока ни один из стержней не будет подвержен внутренним силам, которые он не может устоять.

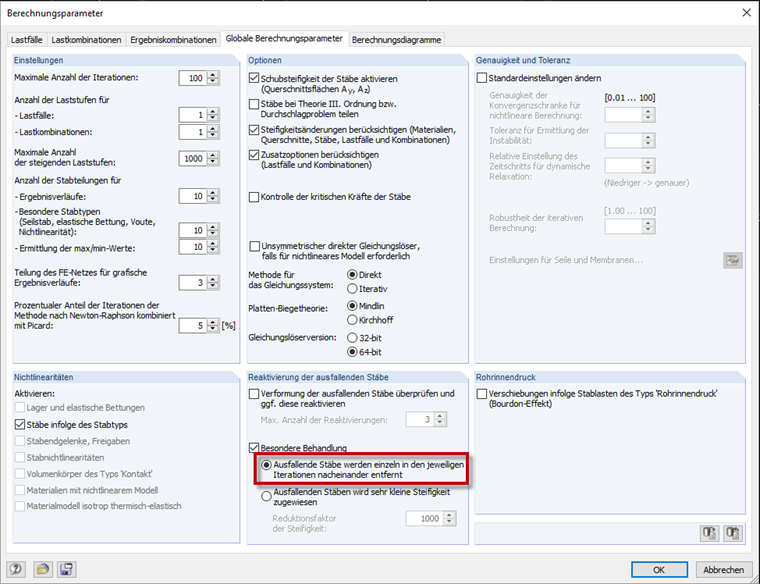

Таким образом, часто можно добиться лучшего сходимости системы из-за перераспределения эффектов. Этот вариант вычисления требует больше времени, потому что программа должна работать через большее количество итераций. Кроме того, у вас должно быть установлено достаточное количество возможных итераций (см. Раздел Диалоговое окно Настройки на рисунке).

Также может случиться так, что первоначально сбойный стержень повторно вставлен, потому что он подвержен растягивающим усилиям из-за возможных эффектов перераспределения.

Ключевые слова

Натяжной стержень матрица жесткости сходимость итерация разрушение
