Robert Vogl Výpočet RFEM RSTAB

Co stanovit výpočet parametrického parametru "Vypadávající pruty, které se mají jednotlivé iteracemi odstranit"?

Odpověď

V prvním iteračním kroku se zohlední všechny pruty. Před dalším krokem program určuje, které pruty nemohou v důsledku jejich zadání odolat stanoveným tlakovým silám, například tahové pruty se zápornými normálovými silami. Tahový prut s největší tlakovou silou se pak vyjme z matice tuhosti. Následuje iterační krok.

Dále se přiřadí definice prutu k určeným normálovým silám. Při dalším iteračním kroku, který působí nejvyšší tlakové zatížení, se z matice tuhosti odstraní. Tento postup pokračuje tak dlouho, dokud žádný prut nepůsobí na vnitřní síly, kterému neodolá.

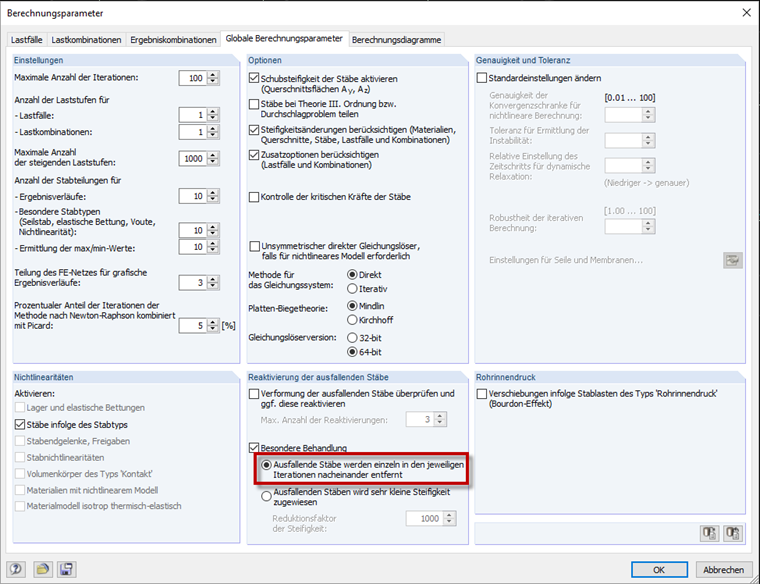

Tímto způsobem lze kvůli redistribuci efektů často dosáhnout lepší konvergenční chování systému. Tato volba výpočtu vyžaduje více času, protože program musí běžet po větším počtu iterací. Kromě toho je třeba dbát na dostatečný počet možných iterací (viz Obrázek v sekci "Nastavení").

Při této metodě může dojít také k opětovnému vložení prvního neúčinného prutu, protože je vystaveno tahovým silám vlivem možných redistribučních efektů.

Klíčová slova

Tažná tyč matice tuhosti konvergence iterace porucha
