Domanda

Qual è il significato dell'impostazione del parametro di calcolo "Aste non riuscite da rimuovere individualmente durante le iterazioni successive"?


Risposta:

Nella prima fase di iterazione, vengono considerate tutte le aste. Prima della fase successiva, il programma determina quali aste non possono resistere alle forze di compressione determinate a causa della loro definizione, ad esempio le aste di trazione con forze assiali negative. Quindi, l'asta in trazione con la forza di compressione maggiore viene rimossa dalla matrice di rigidezza. Quindi, segue il passaggio successivo dell'iterazione.

Successivamente, le definizioni delle aste vengono confrontate con le forze assiali determinate. Per la fase di iterazione successiva, l'asta in trazione soggetta alle azioni più elevate viene rimossa dalla matrice di rigidezza. Questa procedura viene continuata fino a quando nessuna asta è soggetta alle forze interne a cui non può resistere.

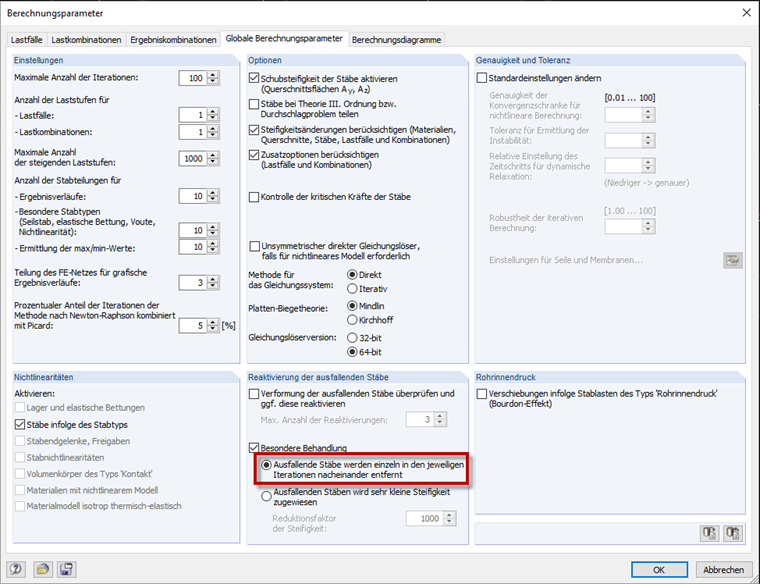

In questo modo, è possibile ottenere un comportamento di convergenza migliore per il sistema a causa degli effetti di ridistribuzione. Questa opzione di calcolo richiede più tempo perché il programma deve eseguire un maggior numero di iterazioni. Inoltre, è necessario assicurarsi che sia impostato un numero sufficiente di iterazioni possibili (vedere la sezione della finestra di dialogo "Impostazioni" nell'immagine).

Per questo metodo, potrebbe anche accadere che l'asta inizialmente rotta sia reinserita, perché è soggetta a forze di trazione dovute a possibili effetti di ridistribuzione.
