С моим L-профилем нет моментов M y и M z, когда стержень поворачивается на 45 °. Почему?

Ответ

В случае несимметричных сечений (углов, сечений Z) главные оси наклонены. Угол α описывает положение главных осей u и v относительно стандартной системы осей: Это угол между осью стержня y и «сильной» осью сечения u . Он определяется как положительный, если по часовой стрелке.

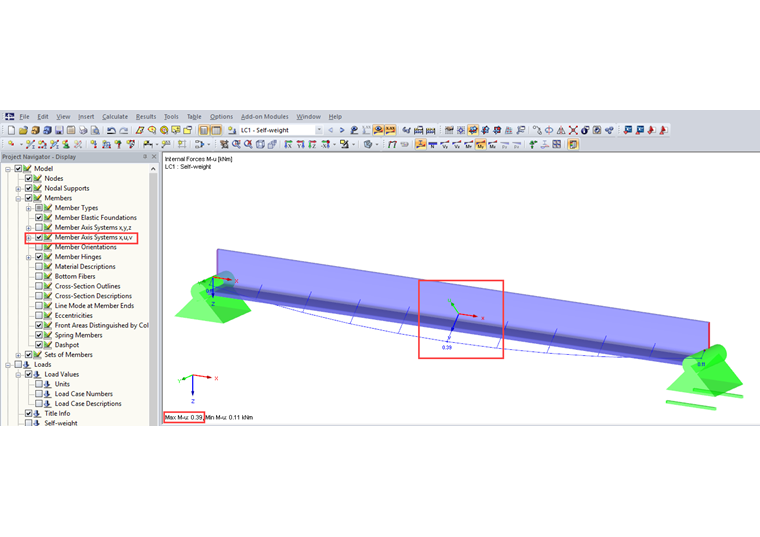

Результирующие изгибающие моменты несимметричного сечения по умолчанию отображаются относительно главных осей. Поэтому описания Mu и Mv появляются в графике и в таблице. Если вы хотите отобразить значения моментов, относящихся к осям стержня y или z , в навигаторе результатов необходимо выполнить соответствующую настройку (см. Рисунок 01). Внутренние силы My и Mz отображаются в графике и в таблице.

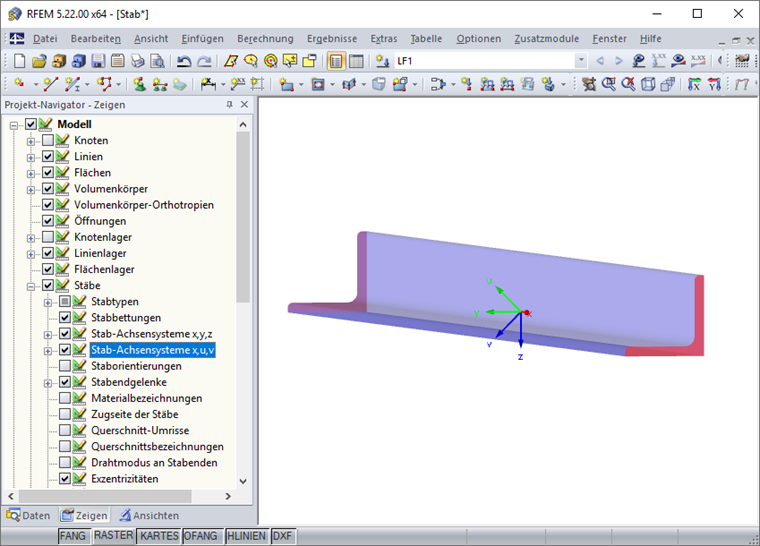

Отображение главных осей можно активировать в навигаторе «Дисплей», выбрав «Системы стержней стержней x, u, v» (см. Рисунок 02).
