FAQ 001101 PL

1. grudnia 2017

Robert Vogl Obliczenia RFEM RSTAB

W swoim kątownika jest w obrót pręta do 45 ° C nie momenty M Y i M z. Jaka jest przyczyna?

Odpowiedź

W przypadku niesymetrycznych przekrojów (kątów, przekrojów Z) osie główne są nachylone. Główny kąt osi α opisuje położenie osi głównych względem standardowego układu głównej osi: jest to kąt pomiędzy osią yi osią u . W kierunku zgodnym z ruchem wskazówek zegara wartość jest dodatnia.

Jeżeli zostanie określony moment zginający o niesymetrycznym przekroju, moment łamliwości zmienia się na MM v . Momenty te również odnoszą się do głównych osi przekroju. Jeżeli osie u lub v przebiegają równolegle do kierunku obciążenia, odpowiednia siła wewnętrzna M u lub M v zostaje pominięta.

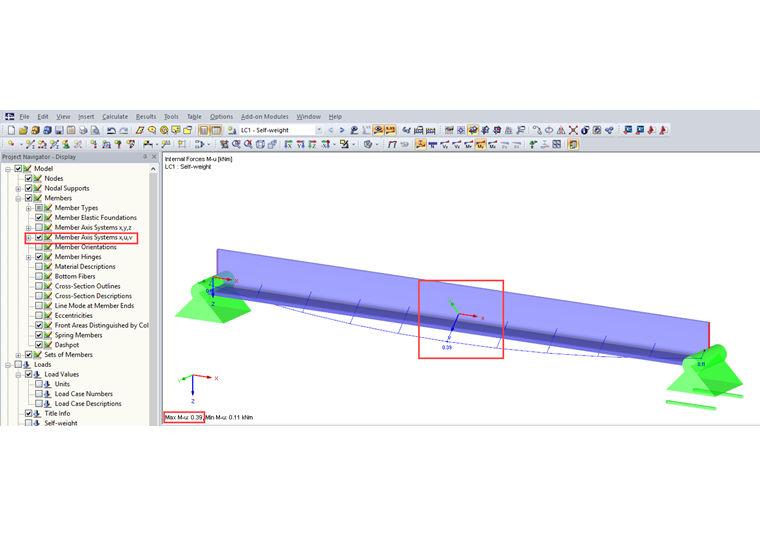

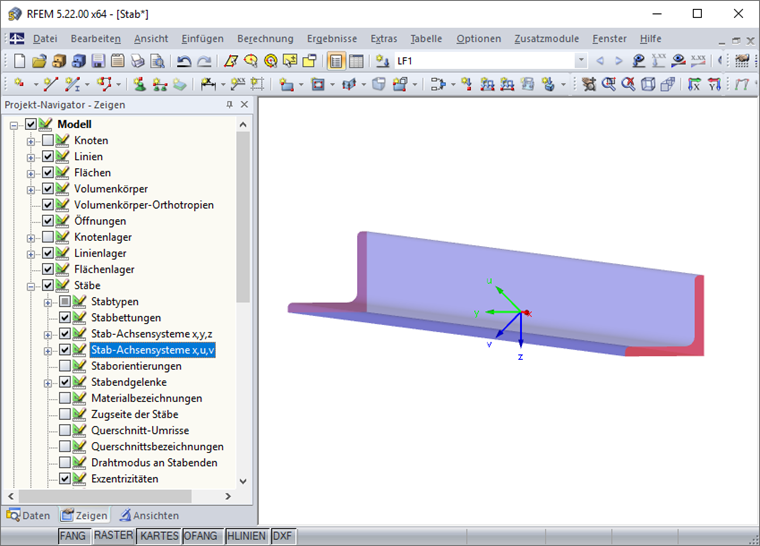

Położenie osi pręta można aktywować w opcji Wyświetlić w opcji 'Układy osi u, v, w'.

Słowa kluczowe

Przekrój typu L Niesymetryczny przekrój Osie główne Układ współrzędnych Moment zginający Kąt
