FAQ 001101 CS

1. prosince 2017

Robert Vogl Výpočet RFEM RSTAB

S mým L-profilem nejsou žádné momenty M y a M z, když se tyč otáčí o 45 °. Co je příčinou?

Odpověď

V případě nesymetrických průřezů (úhly, průřezy Z) jsou hlavní osy nakloněny. Úhel hlavního osy α popisuje umístění hlavních os ve vztahu ke standardnímu systému hlavních os: úhel mezi osou y a osou u . Je kladné, pokud je ve směru hodinových ručiček.

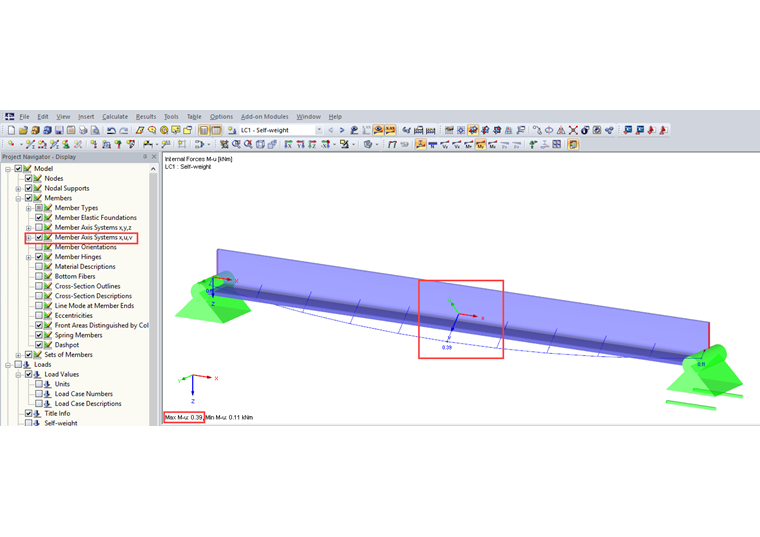

Pokud stanovíme ohybový moment v asymetrickém průřezu, změní se označení momentu ohybu na M uM v . Tyto momenty se vztahují také k hlavním osám průřezu. Pokud jsou osy u nebo v rovnoběžné se směrem zatížení, vynecháme odpovídající vnitřní síly M u nebo M v .

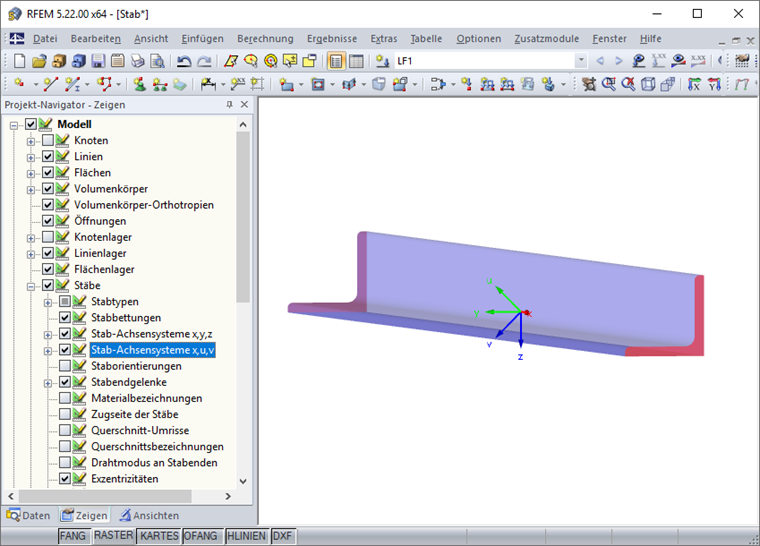

Poloha os prutů lze aktivovat v dialogu "Prutové osové systémy u, v, w".

Klíčová slova

L-průřezu Nesymetrický průřez Hlavní osy Osový systém Ohybový moment Úhel
