No caso de secções assimétricas (ângulos, secções em Z), os eixos principais são inclinados. O ângulo α descreve a posição dos eixos principais u e v em relação ao sistema de eixos padrão: este é o ângulo entre o eixo de barra y e o eixo de secção "forte" u e é definido como positivo no sentido horário.

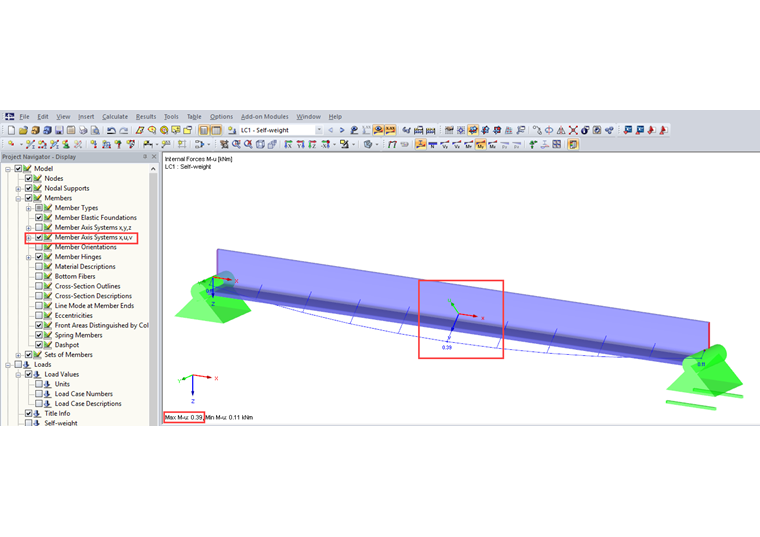

Os momentos fletores resultantes de uma secção assimétrica são apresentados em relação aos eixos principais por defeito. Por isso, aprecem as descrições Mu e Mv no gráfico e na tabela. Se pretende apresentar os valores dos momentos em relação aos eixos de barra y ou z, tem de ser efetuada a respetiva configuração no navegador de projetos – Resultados (ver Figura 01). Os esforços internos My e Mz serão então apresentadas no gráfico e na tabela.

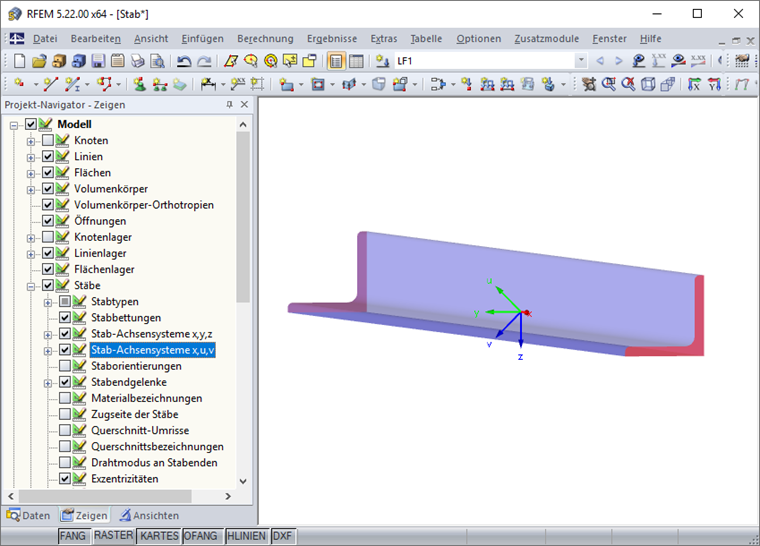

A representação dos eixos principais pode ser ativada no navegador de projetos – Mostrar através da seleção de "Sistema de eixos de barra x,u,v" (ver Figura 02).
