Nel caso di sezioni trasversali asimmetriche (angoli, sezioni a Z), gli assi principali sono inclinati. L'angolo α descrive la posizione degli assi principali u e v in relazione al sistema di assi standard: Questo è l'angolo tra l'asse y dell'asta e l'asse della sezione trasversale "forte" u. È definito positivo se in senso orario.

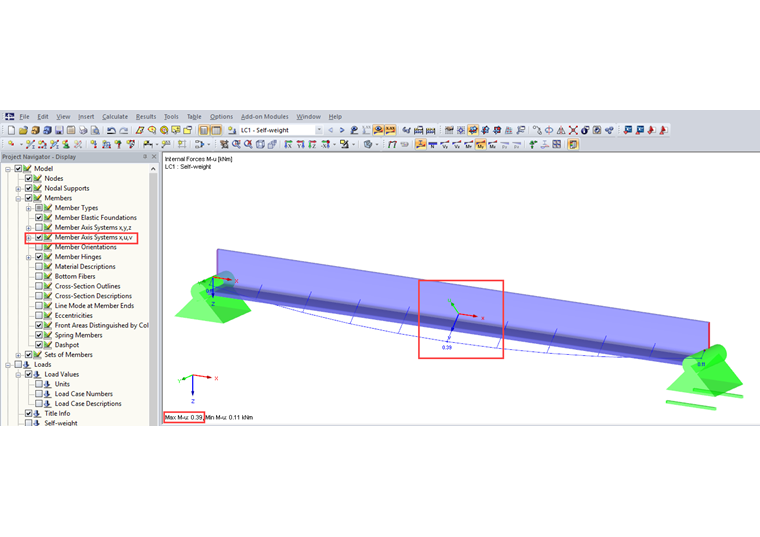

I momenti flettenti risultanti di una sezione trasversale asimmetrica sono visualizzati in relazione agli assi principali per impostazione predefinita. Pertanto, le descrizioni Mu e Mv appaiono nel grafico e nella tabella. Se si desidera visualizzare i valori dei momenti relativi agli assi dell'asta y o z , è necessario effettuare l'impostazione corrispondente nel navigatore Risultati (vedi Figura 01). Le forze interne My e Mz vengono quindi visualizzate nel grafico e nella tabella.

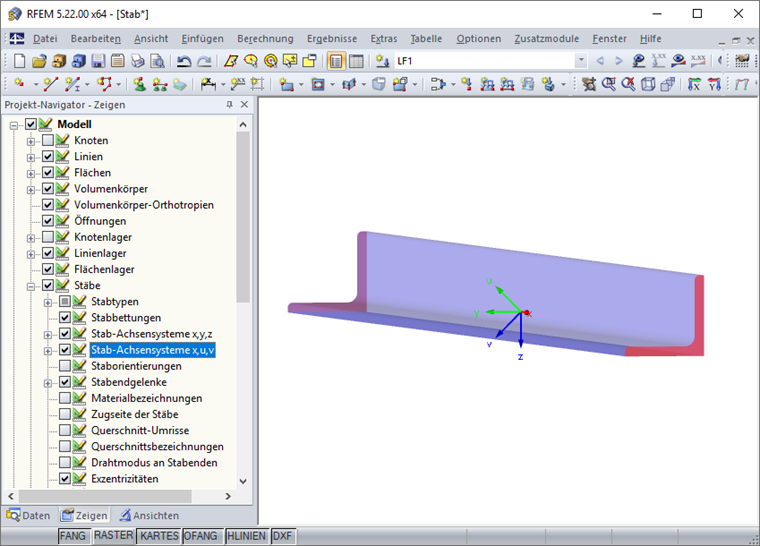

La visualizzazione degli assi principali può essere attivata nel navigatore Visualizza selezionando "Sistemi di assi delle aste x, u, v" (vedi Figura 02).
