Frage

Bei meinem L-Profil gibt es bei der Drehung des Stabes um 45° keine Momente M-y und M-z. Was ist die Ursache?


Antwort:

Bei unsymmetrischen Querschnitten (Winkel, Z-Profile) sind die Hauptachsen geneigt. Der Winkel α beschreibt die Lage der Hauptachsen u und v in Bezug auf das Standard-Achsensystem: Dies ist der Winkel zwischen der Stabachse y und der 'starken' Querschnittsachse u. Er ist positiv im Uhrzeigersinn definiert.

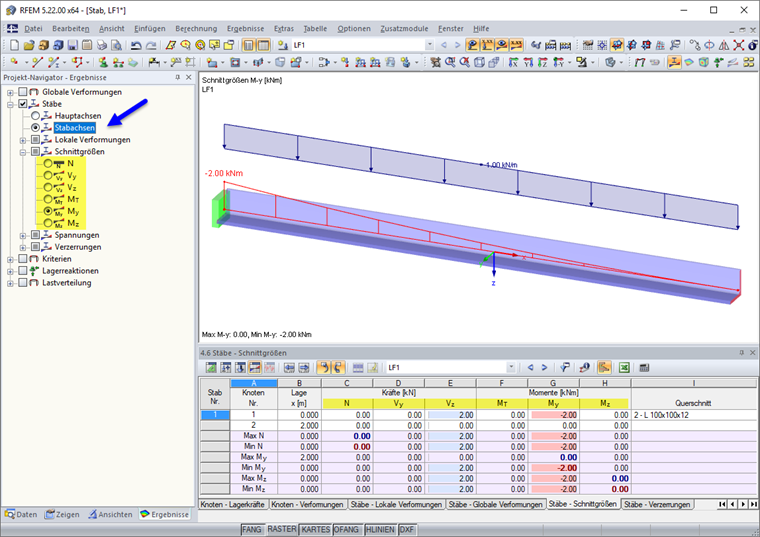

Biegemomente eines unsymmetrischen Querschnitts werden standardmäßig auf die Hauptachsen bezogen ausgegeben. In der Grafik und in der Tabelle erscheinen daher die Bezeichnungen Mu und Mv. Sollen die Werte der Momente auf die Stabachsen y oder z bezogen ausgegeben werden, ist die entsprechende Einstellung im Ergebnisse-Navigator vorzunehmen (siehe Bild 01). In der Grafik und in der Tabelle werden dann die Schnittgrößen My und Mz angezeigt.

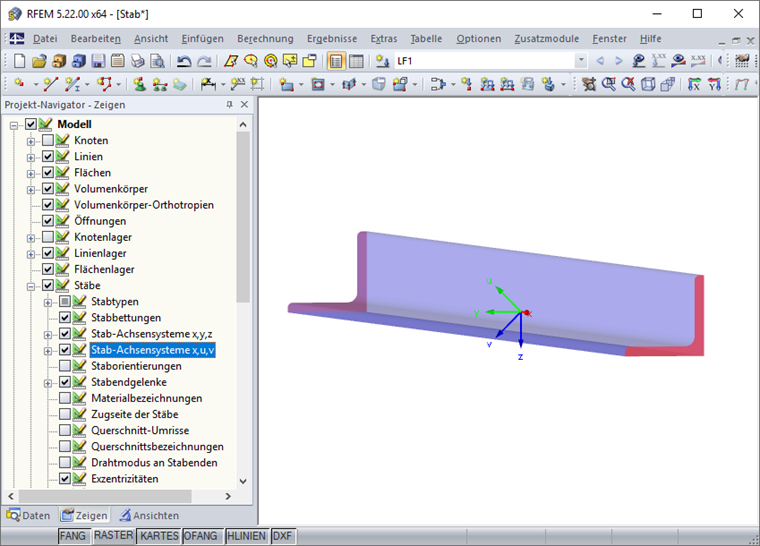

Die Darstellung der Hauptachsen kann im Zeigen-Navigator über den Eintrag "Stab-Achsensysteme x,u,v" aktiviert werden (siehe Bild 02).
