Ответ:
Если вы определяете пластическое поведение материалов в вашем файле и вводите границу текучести, важно понять, как оценивается напряжение.
Ограничение напряжения до границы текучести всегда относится к всему конечно-элементному элементу (будь то поверхностный или объемный элемент).
Для обеспечения правильного пластического расчёта напряжение всегда должно рассматриваться с типом сглаживания "Константное в элементах".
Где я могу найти эту настройку?

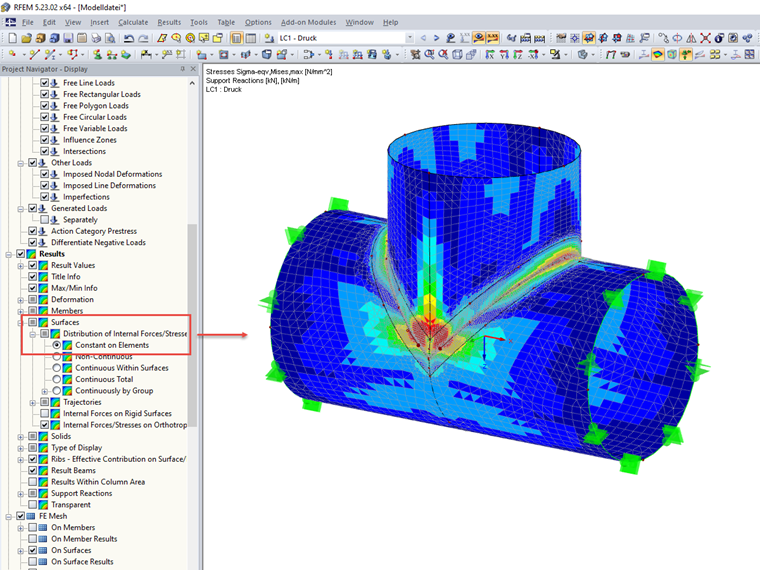

- Для поверхностных элементов:
- Перейдите в навигаторе проекта к Показать → Результаты → Поверхности → Распределение поперечных сил/напряжений и активируйте опцию "Константное в элементах".
- Для объемных элементов:
- Соответствующую настройку вы найдете в Результаты → Объемные тела → Распределение поперечных сил/напряжений → Константное в элементах.

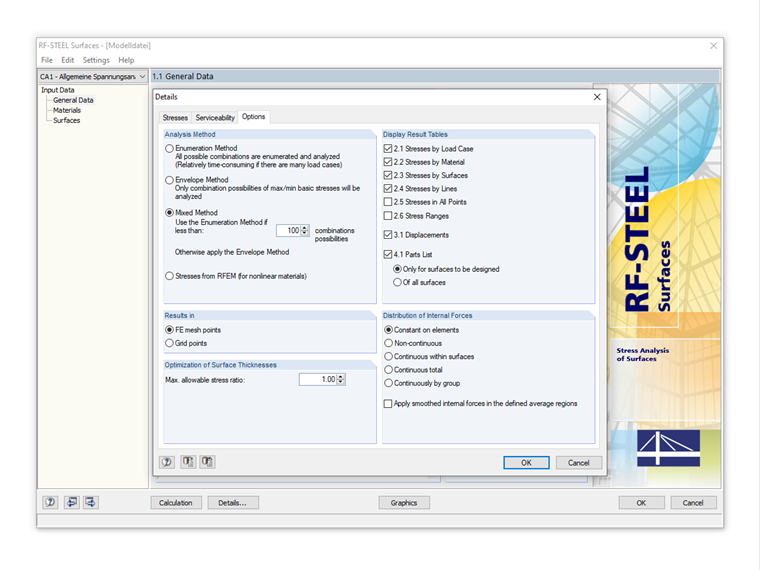

- В RF-STAHL Поверхности:
- Также здесь вы можете изменить отображение напряжений на "Константное в элементах". Для этого нажмите кнопку [Детали] и перейдите на вкладку "Опции".
Больше информации:
Подробное пояснение всех вариантов сглаживания для результатов по поверхностям вы найдете в этой специальной статье: КБ 001571 | Диаграмма внутренних сил/Напряжения на поверхности - опции сглаживания
