Respuesta:
Wenn Sie in Ihrer Datei ein plastisches Materialverhalten definieren und eine Fließgrenze eingeben, ist es wichtig zu verstehen, wie die Spannung ausgewertet wird.
Die Spannungsbegrenzung auf die Fließgrenze bezieht sich immer auf das gesamte Finite Element (sei es ein Flächen- oder ein Volumenelement).
Um die korrekte plastische Berechnung zu gewährleisten, muss die Spannung immer mit der Glättungsart "Konstant in Elementen" betrachtet werden.
Wo finde ich diese Einstellung?

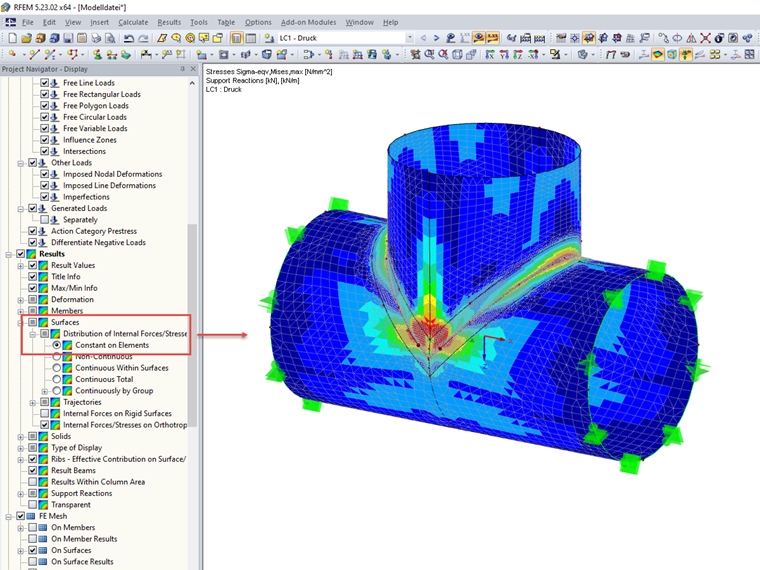

- Für Flächenelemente:
- Gehen Sie im Projekt-Navigator zu Zeigen → Ergebnisse → Flächen → Verlauf der Schnittgrößen/Spannungen und aktivieren Sie die Option "Konstant in Elementen".
- Für Volumenelemente:
- Die entsprechende Einstellung finden Sie unter Ergebnisse → Volumenkörper → Verlauf der Schnittgrößen/Spannungen → Konstant in Elementen.

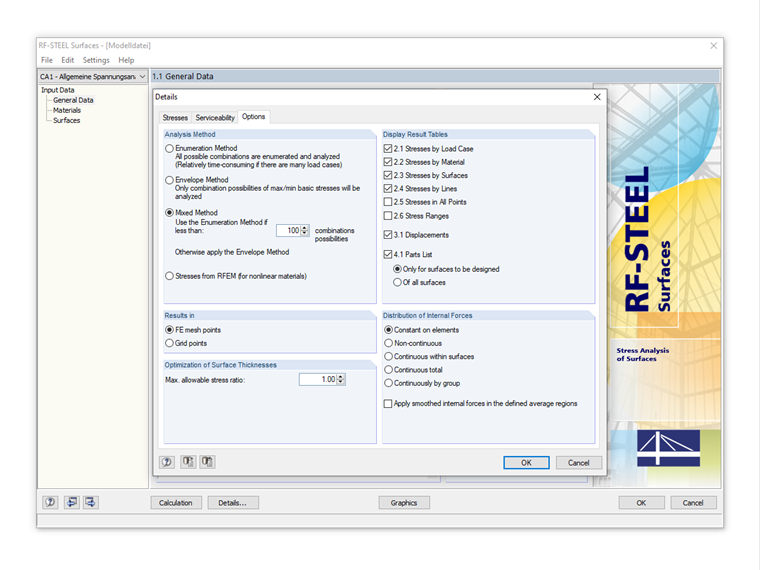

- In RF-STAHL Flächen:
- Auch hier können Sie die Spannungsanzeige auf "Konstant in Elementen" umstellen. Klicken Sie dazu auf die Schaltfläche [Details] und wechseln Sie in das Register "Optionen".
Mehr Informationen:
Eine detaillierte Erläuterung aller Glättungsvarianten für Flächenergebnisse finden Sie in diesem Fachbeitrag:
KB 001571 | Diagrama de esfuerzos internos/tensiones superficiales - Opciones de suavizado
