Risposta:
Se nel file si definisce un comportamento plastico del materiale e si specifica un limite di snervamento, è importante comprendere come viene valutata la tensione.
La limitazione della tensione al limite di snervamento si riferisce sempre all'intero elemento finito (sia esso un elemento di superficie o un elemento solido).
Per garantire un calcolo plastico corretto, è sempre necessario considerare la tensione con il tipo di distribuzione "Costante negli elementi".
Dove trovo questa impostazione?

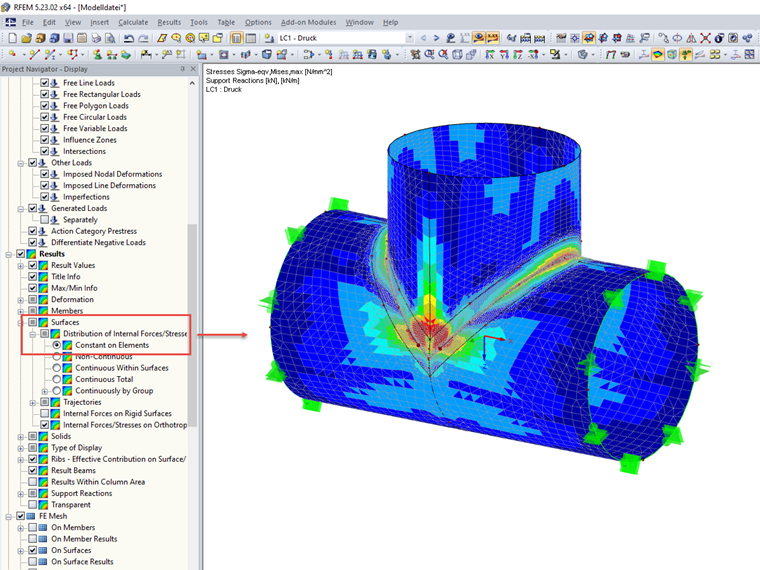

- Per elementi di superficie:
- Nel Navigatore progetto, vai a Visualizza → Risultati → Superfici → Distribuzione delle forze interne/tensioni e attiva l'opzione "Costante negli elementi".
- Per gli elementi solidi:
- L'impostazione corrispondente si trova sotto Risultati → Solidi → Distribuzione delle forze interne/tensioni → Costante negli elementi.

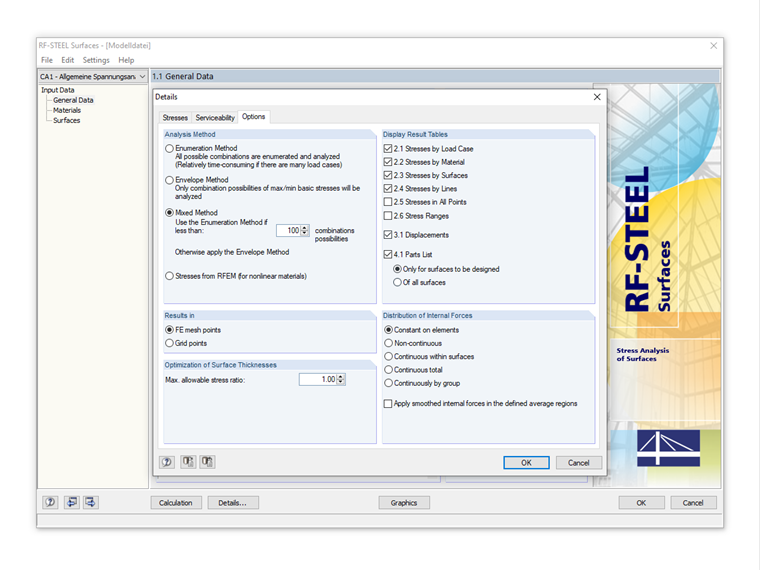

- In RF-STAHL Superfici:
- Anche qui puoi impostare la visualizzazione delle tensioni su "Costante negli elementi". Clicca sul pulsante [Dettagli] e vai alla scheda "Opzioni".
Scopri di più:
Una spiegazione dettagliata di tutte le varianti di smorzamento per i risultati di superficie è disponibile in questo articolo tecnico:
KB 001571 | Diagramma delle forze interne/Tensioni superficiali - Opzioni di smussamento
