Pokud v souboru definujete plastické chování materiálu a zadáte mez kluzu, je důležité pochopit, jak se vyhodnocuje napětí.
Omezení napětí na mez kluzu se vždy vztahuje na ‚‘'celý konečný prvek'‚‘ (ať už se jedná o plošný nebo objemový prvek).
Pro zajištění správného výpočtu plasticity je vždy nutné zohlednit napětí s ‚‘'typem vyhlazení Konstantní v prvcích'‚‘.
‚‘'Kde najdu toto nastavení?‚‘'
- ‚‘'Pro plošné prvky:‚‘'

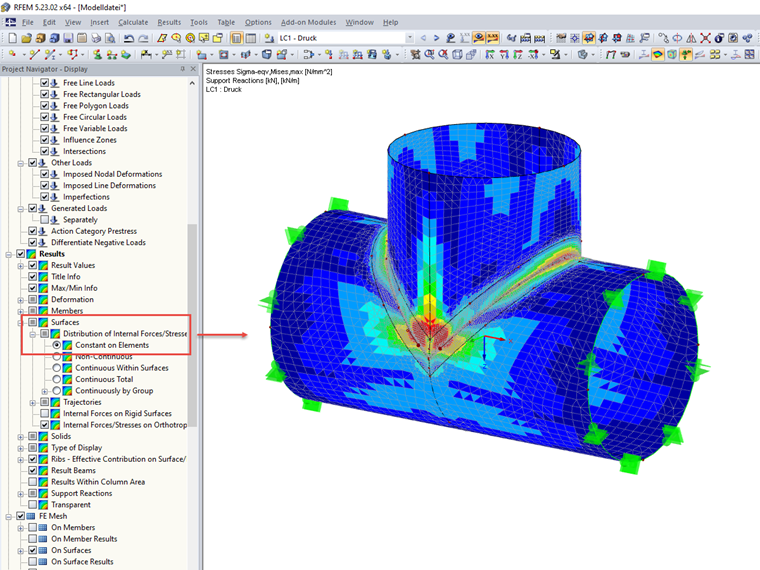

V Navigátoru projektu přejděte na ‚‘'Zobrazení → Výsledky → Plochy → Rozložení vnitřních sil/napětí'‚‘ a aktivujte možnost ‚‘'„Konstantní v prvcích“‚‘'.
- ‚‘'Pro objemové prvky:‚‘'
Příslušné nastavení najdete v nabídce ‚‘'Výsledky → Objemové prvky → Rozložení vnitřních sil/napětí → Konstantní v prvcích'‚‘.
- ‚‘'V RF-STEEL Surfaces:‚‘'

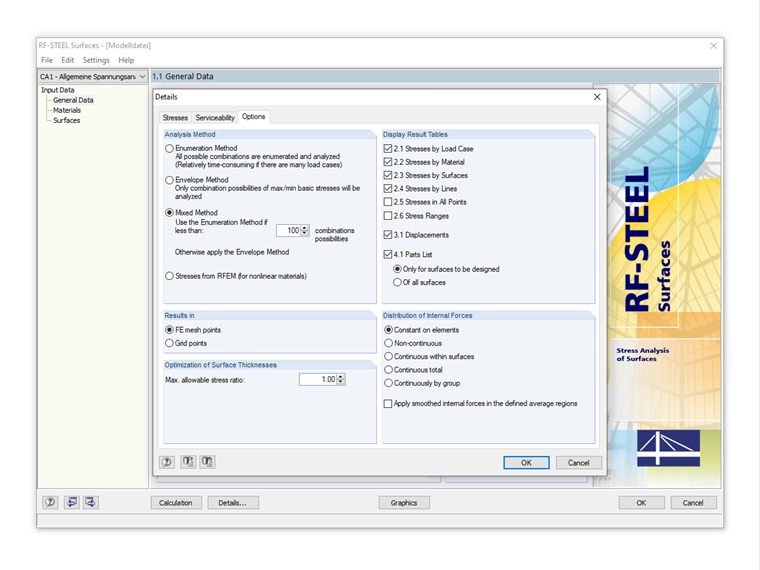

Zde můžete také přepnout zobrazení napětí na „Konstantní v prvcích“. Klikněte na tlačítko ‚‘'[Podrobnosti]‚‘' a přepněte na záložku ‚‘'„Možnosti“‚‘'.
‚‘'Další informace:‚‘'
Podrobný popis všech možností vyhlazení výsledků na plochách naleznete v tomto technickém článku:
KB 001571 | Průběh vnitřních sil a napětí u ploch – možnosti vyhlazení
