Odpowiedź:
Jeśli w pliku zdefiniujesz plastyczne zachowanie materiału i wprowadzisz granicę plastyczności, ważne jest, aby zrozumieć, jak ocenia się naprężenie.
Ograniczenie naprężenia do granicy plastyczności odnosi się zawsze do całego elementu skończonego (czy to elementu powierzchniowego, czy objętościowego).
Aby zapewnić prawidłowe obliczenia plastyczne, naprężenie musi być zawsze rozpatrywane z uwzględnieniem rodzaju wygładzania "Stałe w elementach".
Gdzie znaleźć to ustawienie?
- Dla elementów powierzchniowych:

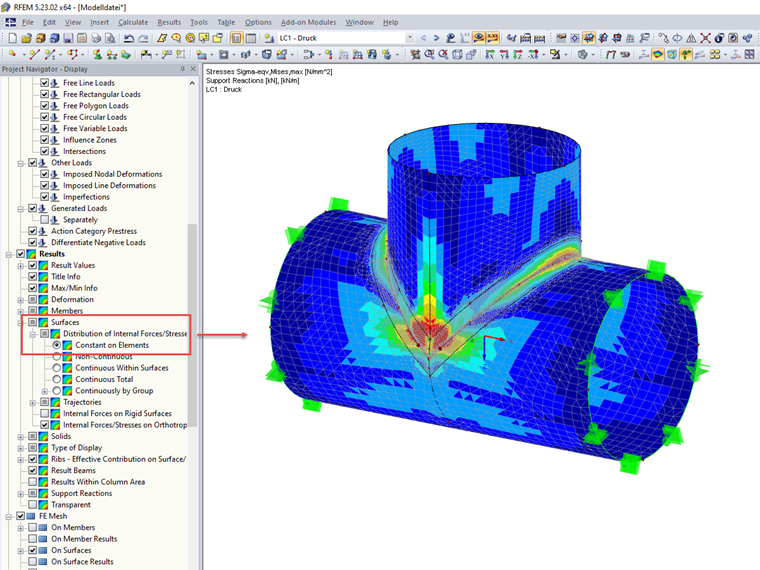

- Przejdź w Nawigatorze projektu do Pokaż → Wyniki → Powierzchnie → Przebieg sił wewnętrznych/naprężeń i aktywuj opcję "Stałe w elementach".
- Dla elementów objętościowych:
- Odpowiednie ustawienie znajdziesz w Wyniki → Obiekty 3D → Przebieg sił wewnętrznych/naprężeń → Stałe w elementach.

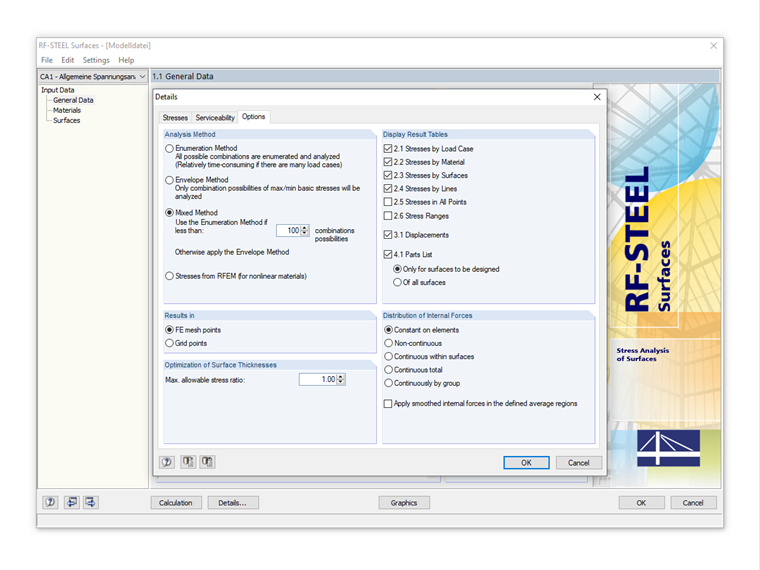

- W RF-STEEL Powierzchnie:
- Tutaj również można zmienić wyświetlanie naprężeń na "Stałe w elementach". W tym celu kliknij przycisk [Szczegóły] i przejdź do zakładki "Opcje".
Więcej informacji:
Szczegółowe wyjaśnienie wszystkich wariantów wygładzania dla wyników powierzchniowych znajdziesz w tym artykule: KB 001571 | Wykres sił wewnętrznych/naprężenia powierzchniowe - opcje wygładzania
