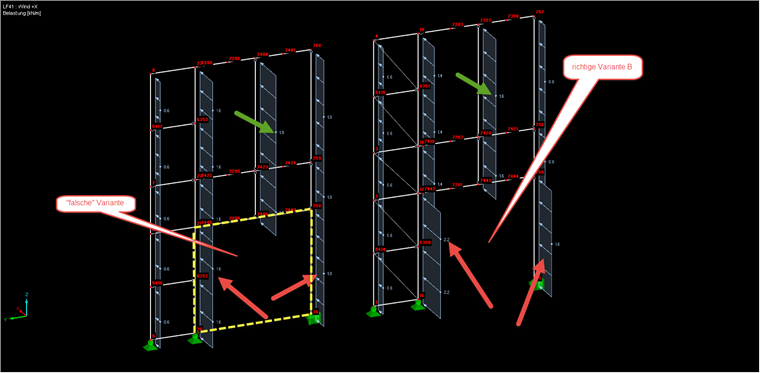

В обоих случаях, показанных на Рисунке 01, действует нагрузка в 51 кН в общем направлении оси X. Проблема в том, что в обоих случаях используются разные дистрибутивы:
В варианте А зеленые нагрузки больше, а красные меньше, а в варианте Б наоборот. Самая большая проблема в варианте А заключается в том, что красные нагрузки странным образом такие же, как и в области выше, где все еще находятся промежуточные стержни (зеленая нагрузка).
Проблема здесь в области, обведенной желтым цветом. Сначала рассчитывается внутренняя нагрузка на всю поверхность (51 кН), а затем из нее вычитаются замкнутые ячейки (плоскость, полностью обрамленная стержнями).
Поскольку поверхность, обрамленная желтым цветом, не является ячейкой (ограничительный стержень между Узлом 20 и Узлом 36 отсутствует), это особый случай. Генератор нагрузки работает следующим образом:

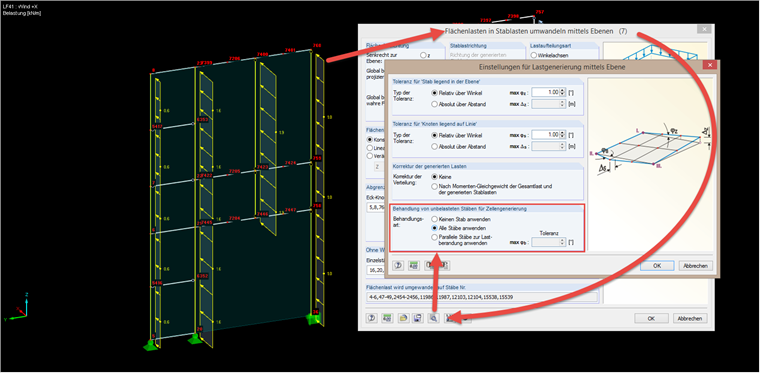

Путем вычитания горизонтальных стержней образуется большая условная ячейка между узлами 23, 760, 36 и 20. Из-за уже упомянутой отсутствующей ячейки предполагается, что все внешние стержни имеют постоянную нагрузку (1,6 и 1,0 кН/м), а оставшаяся нагрузка распределяется на внутренние стержни. Таким образом, в варианте А зеленая нагрузка выше, а красная меньше. Чтобы изменить это распределение, в генераторе нагрузки доступна опция «Использовать все стержни», как показано на Рисунке 02.
Эта опция позволяет внутренне создать недостающую ячейку и распределить нагрузки согласно варианту B. В нашей Базе знаний вы найдете интересную статью на эту тему:
http://www.dlubal.com/blog/9034/dlubal-rfem-5-rstab-8-behandlung-von-unbelasteten-staben-bei-der-lastgenerierung/
