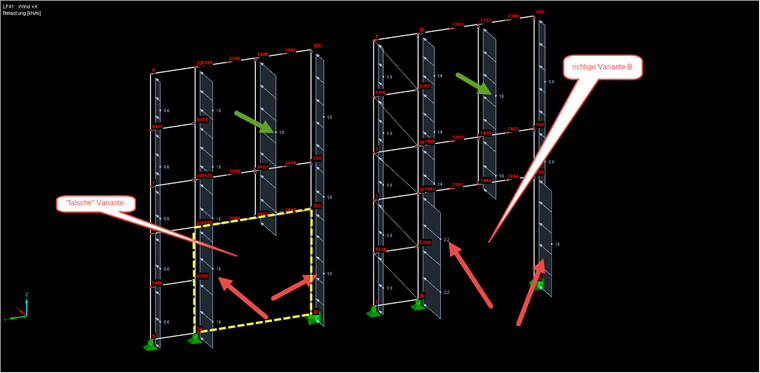

W obu przypadkach pokazanych na rysunku 01, obciążenie 51 kN jest przykładane w globalnym kierunku X. Problemem są różne rozkłady w obu przypadkach:
W wariancie A obciążenia zielone są większe, a czerwone mniejsze, w wariancie B jest odwrotnie. Największym problemem w wariancie A jest to, że obciążenia w kolorze czerwonym są o dziwo takie same jak w obszarze powyżej, gdzie wciąż znajdują się pręty pośrednie (obciążenie w kolorze zielonym).
Problemem jest tu obszar zaznaczony na żółto. Najpierw obliczane jest obciążenie całej powierzchni (51 kN) wewnętrznie, a następnie odejmowane są od niej komórki zamknięte (płaszczyzna w całości otoczona prętami).
Ponieważ powierzchnia obramowana na żółto nie jest komórką (brakuje elementu granicznego między węzłem 20 a 36), jest to przypadek szczególny. Generator obciążenia działa w następujący sposób:

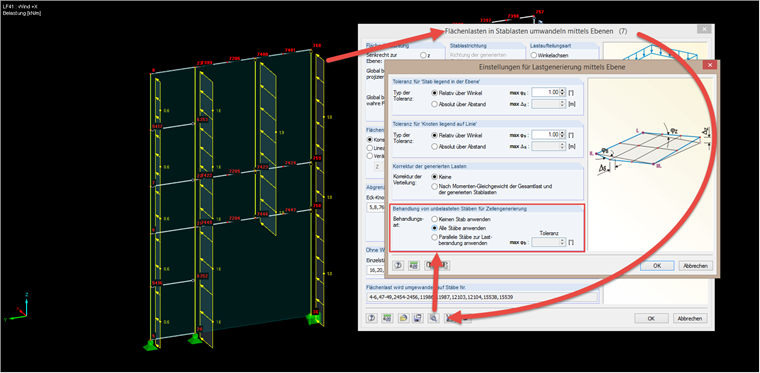

Odjęcie prętów poziomych powoduje utworzenie umownej komórki między węzłami 23, 760, 36 i 20. Ze względu na wspomnianą już brakującą komórkę przyjmuje się, że wszystkie pręty zewnętrzne mają stałe obciążenie (1,6 i 1,0 kN/m), a pozostałe obciążenie rozkłada się na pręty wewnętrzne. Tym samym w wariancie A obciążenie w kolorze zielonym jest większe, a obciążenia w kolorze czerwonym są mniejsze. Aby zmodyfikować ten rozkład, w generatorze obciążenia dostępna jest opcja „Użyć wszystkich prętów”, jak pokazano na rysunku 02.
Opcja ta pozwala na wewnętrzne wygenerowanie brakującej komórki i rozłożenie obciążeń według Wariantu B. W naszej Bazie informacji znajdziecie Państwo ciekawy artykuł na ten temat:
http://www.dlubal.com/blog/9034/dlubal-rfem-5-rstab-8-behandlung-von-unbelasteten-staben-bei-der-lastgenerierung/
