¿Cómo se manejan los miembros descargados en el generador de carga?

Respuesta

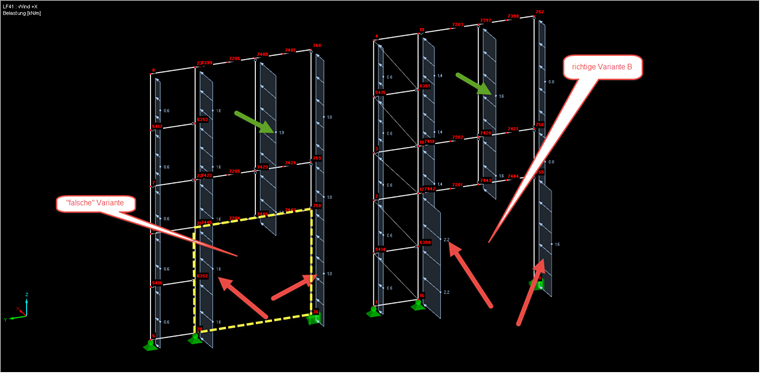

En los dos casos mostrados en la figura 1, una carga de un total de 51 kN actúa en la dirección X global. El problema son las diferentes distribuciones en ambos casos:

En la variante A, las cargas verdes son más grandes y las rojas más pequeñas, y en la variante B, se invierten. El mayor problema en la opción A es que las cargas rojas son extrañamente las mismas que en el área de arriba, donde todavía hay miembros intermedios (carga verde).

El problema es la superficie de marco amarillo. Internamente, se calcula primero la carga de toda la superficie (51 kN) y luego se restan las celdas cerradas (plano que está completamente enmarcado por los miembros).

Como el área enmarcada en amarillo no representa una celda (falta el elemento limitante entre los nodos 20 y 36), aquí hay un caso especial. El generador de carga procede de la siguiente manera:

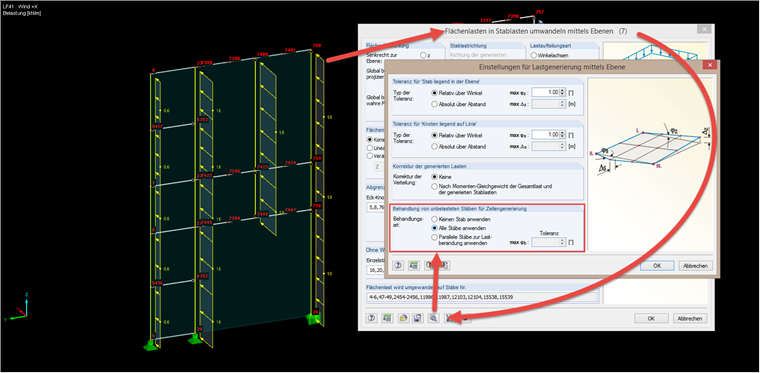

Al restar los miembros horizontales, se crea una gran celda virtual entre los nodos 23,760,36 y 20. Debido a la celda faltante mencionada anteriormente, se supone que todos los miembros externos tienen una carga constante (aquí 1.6 y 1.0 kN/m) y la carga restante se distribuye a los miembros internos. Por lo tanto, en la variante A, la carga verde es más alta y las cargas rojas son más pequeñas. Para modificar esta distribución, existe la siguiente opción "Aplicar todos los miembros" en el generador de carga, como se muestra en la Figura 2.

Esta opción crea la celda que falta internamente y distribuye las cargas según la variante B. En nuestro blog, hay una publicación interesante:

http://www.dlubal.com/blog/9034/dlubal-rfem-5-rstab-8-behandlung-von-unbelasteten-staben-bei-der-lastgenerierung/
