Comment les barres déchargées sont-elles traitées dans le générateur de charge?

Réponse

Dans les deux cas représentés sur la Figure 01, une charge de 51 kN au total agit dans la direction globale X. Les distributions sont différentes dans les deux cas:

Dans la variante A, les charges vertes sont plus grandes et les charges rouges plus petites et dans la variante B, elles sont inversées. Le plus gros problème dans l'option A est que les charges rouges sont étrangement les mêmes que dans la zone ci-dessus, où se trouvent toujours les barres intermédiaires (charge verte).

Le problème vient de la surface encadrée de jaune. En interne, la charge de la surface entière est d'abord calculée (51 kN), puis les cellules fermées (plan entièrement encadré par des barres) en sont soustraites.

Étant donné que l'aire encadrée en jaune ne représente pas une cellule (la barre limite entre les nœuds 20 et 36 est absente), il existe un cas particulier. Le générateur de charge fonctionne comme suit:

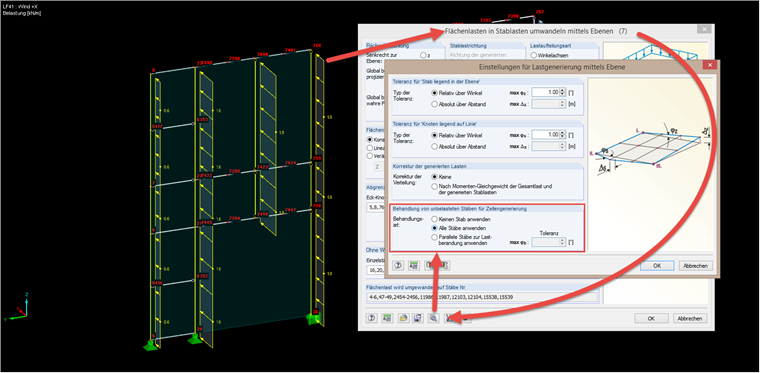

En soustrayant les barres horizontales, une grande cellule virtuelle est créée entre les nœuds 23,760,36 et 20. La cellule manquante mentionnée ci-dessus suppose que toutes les barres externes ont une charge constante (ici 1,6 et 1,0 kN/m) et que la charge restante est répartie sur les barres internes. Ainsi, dans la variante A, la charge verte est plus élevée et la charge rouge plus faible. Pour modifier cette distribution, vous pouvez utiliser l'option «Appliquer toutes les barres» dans le générateur de charge, comme le montre la Figure 02.

Cette option crée la cellule manquante en interne et répartit les charges selon la variante B. Un article intéressant sur notre blog:

http://www.dlubal.com/blog/9034/dlubal-rfem-5-rstab-8-behandlung-von-unbelasteten-staben-bei-der-lastgenerierung/
