Как определить результирующую силу опоры поверхности или ее контактное напряжение в RFEM?

Ответ

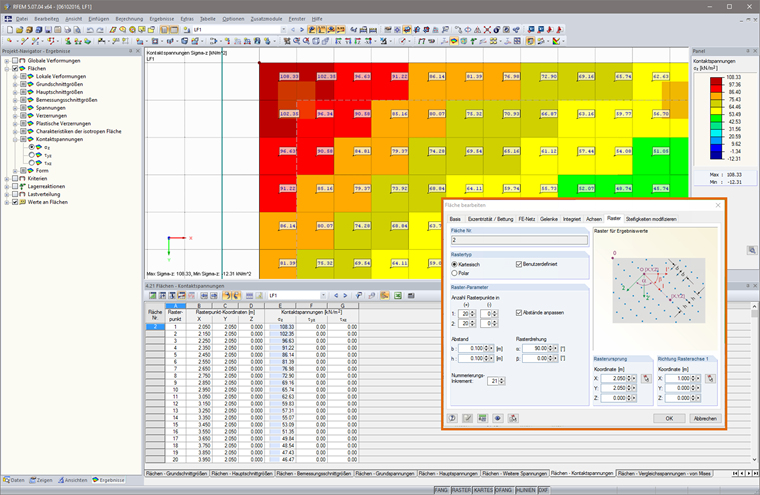

В течение некоторого времени RFEM предоставляет полезную функцию, которую можно использовать для отображения результирующего напряжения контакта по поверхности. Эти результирующие контактные напряжения, таким образом, отображаются в таблицах результатов поверхностей Контактные напряжения (Таблица 4.21) в столбце F, столбце G и столбце R (см. Рисунок 01).

В качестве альтернативы, можно также определить результат "вручную". Если ваша модель включает в себя однородную сетку КЭ, элементы которой можно использовать для определения площади поверхности, можно экспортировать определенные значения контактных напряжений из программы RFEM и умножить их на площадь поверхности конечных элементов для получения результирующих сил для каждого элемента. Чтобы получить общую результирующую силу опоры поверхности, необходимо сложить отдельные результирующие вместе. Поскольку в таблице 4.21 приведены значения контактных напряжений для каждой точки сетки, имеет смысл настроить сетку поверхности таким образом, чтобы точка сетки всегда была как можно ближе к центру конечного элемента. Сетка поверхности может быть изменена с помощью «Редактировать поверхность» на вкладке «Сетка» (см. Рисунок 02).
