回复:

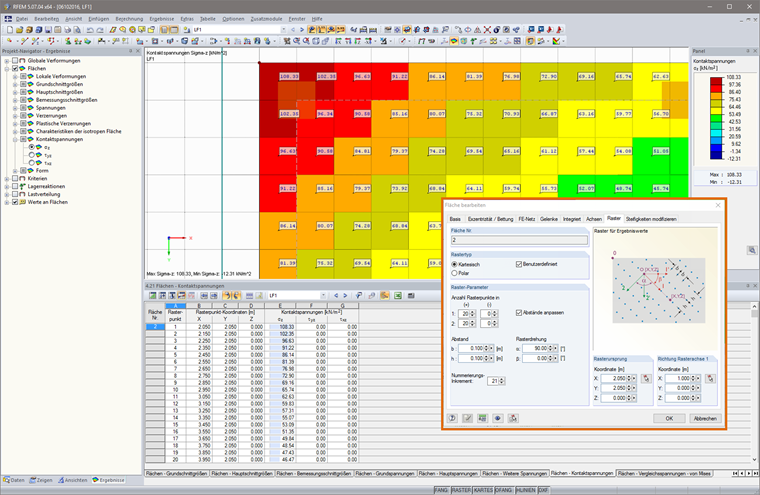

一段时间以来，RFEM 提供了一个有用的功能，您可以使用该功能按面显示接触应力的合力。 在面接触应力 (表 4.21) 的结果表中的 F 列、G 列和 R 列中显示这些结果(见图 01)。作为替代方案，也可以“手动”确定结果。 如果您的模型包括一个均匀有限元网格，其单元可用于确定表面积，则可以导出 RFEM 中确定的接触应力值，然后乘以有限元单元的表面积，以获得合力对于每个元素。 为了得到面支座的总合力，必须将各个部分的合力相加。 因为表 4.21 显示了每个栅格点的接触应力值，所以调整面的栅格是有意义的，使得栅格点总是尽可能靠近有限元的中心。 面的栅格可以通过使用“栅格”选项卡中的“编辑面”进行调整（见图 02）。
