Odpowiedź:

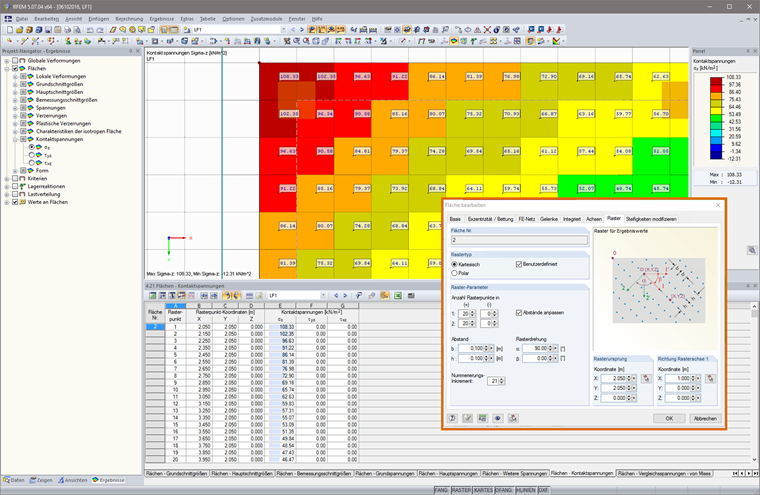

Od pewnego czasu program RFEM oferuje użyteczną funkcję, za pomocą której można odwzorować wypadkową naprężenia kontaktowego według powierzchni. Te wypadkowe naprężenia kontaktowe są zatem wyświetlane w tabelach wyników naprężeń kontaktowych powierzchni (tabela 4.21) w kolumnie F, kolumnie G i kolumnie R (patrz rysunek 01).Alternatywnie można też określić wypadkową „ręcznie”. Jeżeli model zawiera jednorodną siatkę ES, której elementy mogą być wykorzystane do określenia pola powierzchni, wyznaczone wartości naprężeń kontaktowych można wyeksportować z programu RFEM i pomnożyć przez pole powierzchni elementów skończonych w celu uzyskania sił wynikowych dla każdego elementu. Aby uzyskać całkowitą siłę wypadkową podpory powierzchniowej, konieczne jest zsumowanie poszczególnych wypadkowych. Ponieważ w tabeli 4.21 podane są wartości naprężeń kontaktowych dla każdego punktu rastra, rozsądne jest dostosowanie rastra powierzchni w taki sposób, aby punkt rastra znajdował się zawsze jak najbliżej środka elementu skończonego. Raster powierzchni można dostosować za pomocą opcji „Edytować powierzchnię” w zakładce „Raster” (patrz Rysunek 02).
