Domanda

Come posso determinare la forza risultante di un vincolo superficiale o la sua tensione di contatto in RFEM?


Risposta:

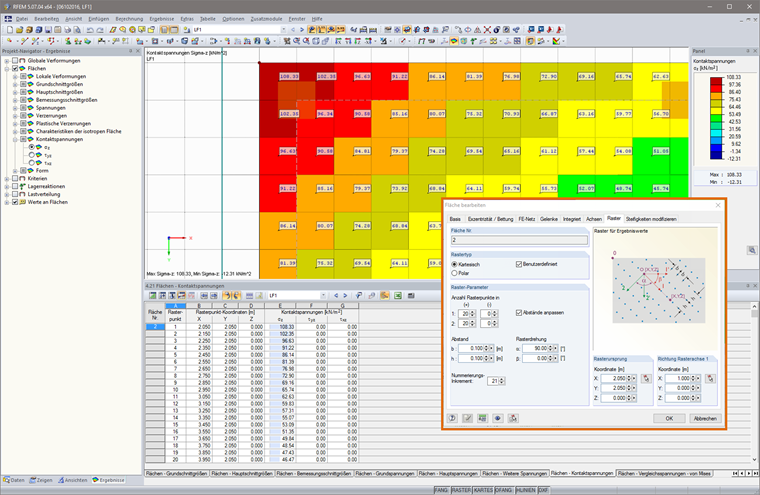

Da qualche tempo, RFEM fornisce un'utile funzione che è possibile utilizzare per visualizzare la risultante della tensione di contatto per superficie. Queste tensioni di contatto risultanti sono quindi visualizzate nelle tabelle dei risultati delle tensioni di contatto delle superfici (Tabella 4.21) nella colonna F, nella colonna G e nella colonna R (vedere l'immagine 01).

In alternativa, è anche possibile determinare la risultante "manualmente". Se il tuo modello include una mesh agli EF uniforme, i cui elementi possono essere utilizzati per determinare l'area della superficie, puoi esportare i valori determinati delle tensioni di contatto da RFEM e moltiplicarli per l'area della superficie degli elementi finiti al fine di ottenere le forze risultanti per ogni elemento. Per ottenere la forza risultante totale del vincolo della superficie, è necessario sommare le singole risultanti tra loro. Poiché la Tabella 4.21 mostra i valori delle tensioni di contatto per ciascun punto della griglia, ha senso regolare la griglia della superficie in modo che il punto della griglia sia sempre il più vicino possibile al centro dell'elemento finito. La griglia della superficie può essere regolata utilizzando "Modifica superficie" nella scheda "Griglia" (vedere l'immagine 02).


;
