Comment puis-je déterminer la force résultante d'un appui surfacique ou sa contrainte de contact dans RFEM?

Réponse

RFEM fournit depuis longtemps une fonction utile que vous pouvez utiliser pour afficher la résultante de la contrainte de contact par surface. Ces contraintes de contact résultantes sont donc affichées dans les tableaux de résultats des surfaces Contraintes de contact (Tableau 4.21) des Colonnes F, G et R (voir la Figure 01).

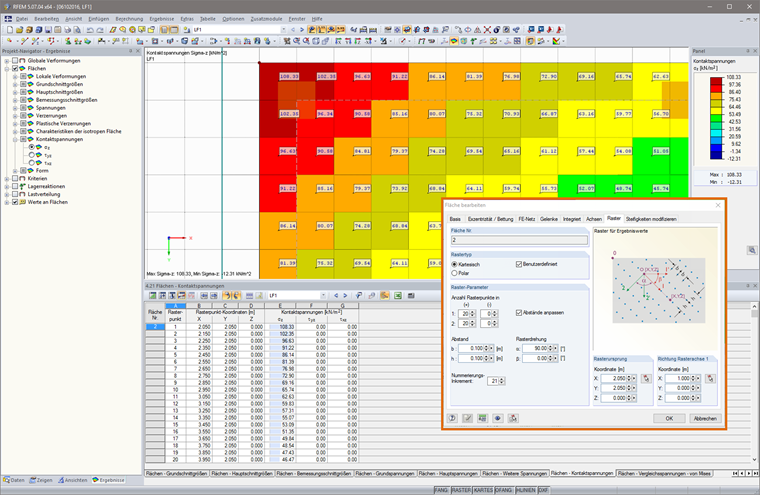

Il est également possible de déterminer la résultante «manuellement». Si votre modèle comprend un maillage EF uniforme, dont les éléments peuvent être utilisés pour déterminer la surface, vous pouvez exporter les valeurs déterminées des contraintes de contact à partir de RFEM et les multiplier par la surface des éléments finis afin d'obtenir les forces résultantes pour chaque élément. Pour obtenir la force résultante totale du support surfacique, il faut additionner les résultantes individuelles. Étant donné que le tableau 4.21 affiche les valeurs des contraintes de contact pour chaque point de grille, il est judicieux d'ajuster la grille de la surface de sorte que le point de grille soit toujours le plus proche possible du centre de l'élément fini. La grille de la surface peut être ajustée à l'aide de «Modifier la surface» dans l'onglet «Grille» (voir la Figure 02).

Mots-clés

Contrainte de contact Résultant d'une fondation élastique de surface Fondation Appui de surface
