18. dubna 2019

002276

Markus Baumgärtel

Výsledky

RFEM

Jak mohu v programu RFEM stanovit výslednou sílu plošné podpory její kontaktní napětí?

Odpověď

Již nějakou dobu je k dispozici užitečná funkce pro zobrazení výslednice kontaktního napětí pro každou plochu. Tato výsledná kontaktní napětí se tedy zobrazí ve výsledkových tabulkách kontaktních napětí pro plochy (Tabulka 4.21) ve sloupcích F, G a R (viz Obrázek 1).

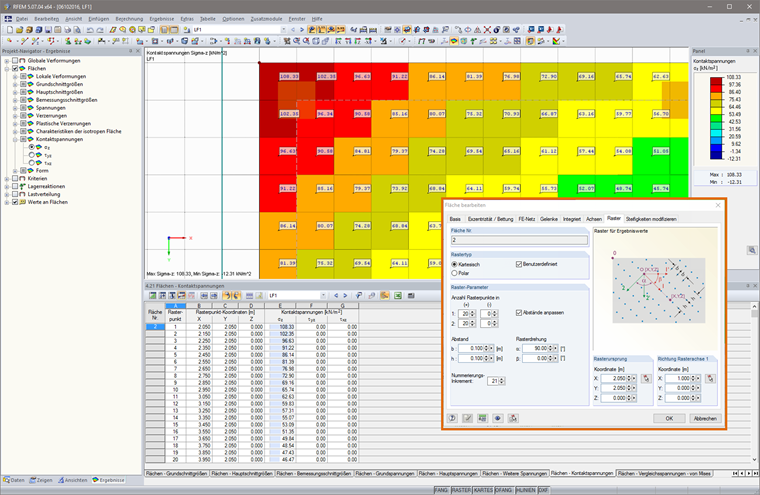

Alternativně je také možné stanovit výslednici "ručně". Pokud váš model obsahuje rovnoměrnou síť konečných prvků, z jejíž prvků je možné stanovit obsah plochy, tak můžete stanovené hodnoty exportovat z programu RFEM a vynásobit obsahem plochy konečných prvků pro získání výsledných sil každého prvku . Abychom získali celkovou výslednou sílu plošné podpory, je nutné sečíst jednotlivé výslednice. Vzhledem k tomu, že v tabulce 4.21 jsou zobrazeny hodnoty kontaktních napětí pro každý bod rastru, nabízí se upravit rastr plochy tak, aby bod rastru pokud možno ležel ve středu konečného prvku. Rastr plochy je možné upravit pomocí možnosti "Upravit plochu" v záložce "Rastr" (viz Obrázek 02).

Klíčová slova

Kontaktní napětí Výslednice podloží plochy Podloží Plošná podpora
