FAQ 002332 RU 1. декабря 2017

Моделирование | Конструкция

Если я расположу эксцентриковые стержни на поверхности, это то же самое, что когда я привариваю плоскую сталь к металлическому листу, который приваривается по всей окружности, поэтому он жестко связан с металлом?

Ответ

При моделировании ребер жесткости необходимо учитывать некоторые моменты.
Я приложил к вам тестовую модель в приложении к почте.
Для плоских поверхностей, как правило, это объекты, лежащие на поверхности (т.е. линии и узлы)
автоматически интегрируется в поверхность. Для изогнутых поверхностей это должно быть сделано вручную.

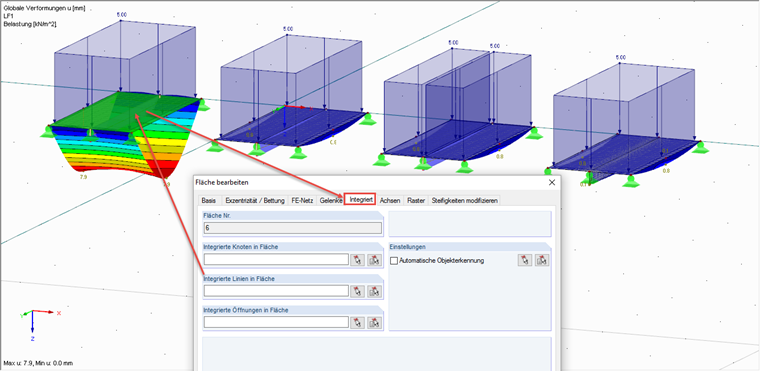

Соответственно, я вручную удалил линию в левой модели с поверхности (см. Рисунок).
В результате линия соединяется с поверхностью только в узлах.
Для следующих моделей 2 и 3 линии уже автоматически интегрируются в поверхности.
Это означает, что стержень жестко соединен с поверхностью по всей его длине.
4-я модель моделируется с использованием поверхностей и дает те же результаты, насколько это возможно
как с барами. В качестве стержня типа «ребро» я бы не стал определять ребра жесткости, как это
в первую очередь зарезервированы для проектирования железобетона (дизайн в виде плиты балки).

Ключевые слова

Ребра жесткости
