Pergunta

Ao modelar reforços (nervuras), deve prestar atenção a algumas coisas. Em Downloads abaixo, você pode encontrar um modelo de teste.

Geralmente, os objetos que se encontram na superfície (ou seja, linhas e nós) são integrados automaticamente na superfície para superfícies planas. Para superfícies curvadas, isso deve ser feito manualmente. Portanto, a linha foi removida da superfície manualmente no modelo esquerdo (ver imagem). Como resultado, a linha está conectada à superfície apenas nos pontos nodais.

Para o seguinte modelo 2 e modelo 3, as linhas já estão integradas automaticamente nas superfícies. Isto significa que a barra está rigidamente ligada à superfície em todo o seu comprimento.

O modelo 4 é modelado utilizando superfícies e fornece praticamente os mesmos resultados que com barras. Não definiria os reforços como o tipo de barra "nervurada", uma vez que são principalmente reservados para o dimensionamento de betão armado (dimensionamento como vigas de piso).

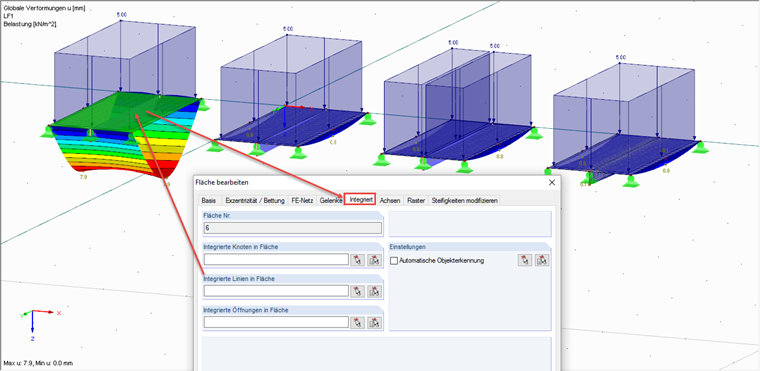

Objetos integrados na superfície
