Modelowanie i integracja usztywnień (żeber) w modelach płytowych

Czy rozmieszczenie prętów mimośrodowych na powierzchni jest takie samo, jak spawanie stali płaskiej z blachą przyspawaną na całym obwodzie; czyli sztywno połączony z płytą?


Odpowiedź:

Podczas modelowania usztywnień (żeber) należy zwrócić uwagę na kilka rzeczy. W sekcji Pliki do pobrania poniżej znajduje się model testowy.

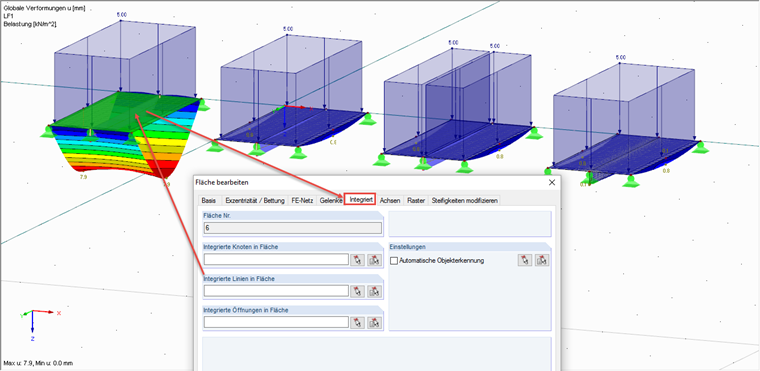

Zazwyczaj obiekty leżące w powierzchni (tzn. linie i węzły) są automatycznie integrowane z powierzchnią w przypadku powierzchni płaskich. W przypadku powierzchni zakrzywionych należy to zrobić ręcznie. Dlatego linia została ręcznie usunięta z powierzchni w lewym modelu (patrz ilustracja). W rezultacie linia jest połączona z powierzchnią tylko w punktach węzłowych.

W poniższych modelach 2 i 3 linie są już automatycznie zintegrowane z powierzchniami. Oznacza to, że pręt jest sztywno połączony z powierzchnią na całej swojej długości.

Czwarty Model jest modelowany za pomocą powierzchni i w dużej mierze daje takie same wyniki, jak w przypadku prętów. Nie zdefiniowałbym usztywnień jako pręta typu „żebro”, ponieważ są one głównie przeznaczone do wymiarowania betonu zbrojonego (obliczenia jako belki stropowe).
