Pregunta

Al disponer barras excéntricas en una superficie, ¿es lo mismo que soldar un acero plano a una placa que está soldada en toda la circunferencia, es decir, conectada rígidamente a la placa?


Respuesta:

Al modelar rigidizadores (nervios), debe prestar atención a algunas cosas. En Descargas a continuación, puede encontrar un modelo de prueba.

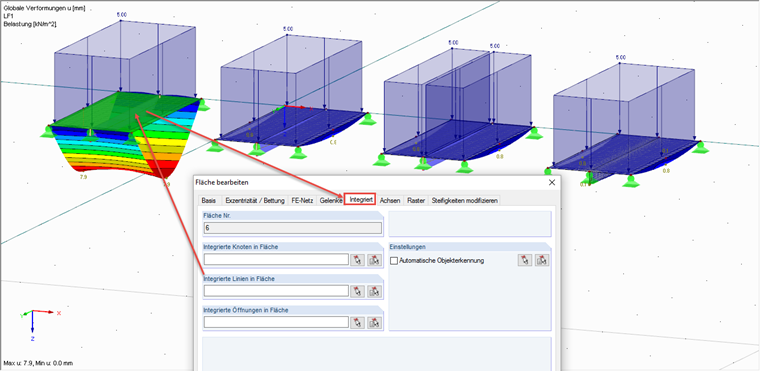

Generalmente, los objetos que se encuentran en la superficie (es decir, líneas y nudos) se integran automáticamente en la superficie para superficies planas. Para superficies curvas, esto se debe hacer manualmente. Por lo tanto, la línea se ha eliminado de la superficie manualmente en el modelo de la izquierda (ver imagen). Como resultado, la línea solo está conectada a la superficie en los puntos en los nudos.

Para el siguiente Modelo 2 y Modelo 3, las líneas ya están integradas automáticamente en las superficies. Esto significa que la barra está conectada rígidamente a la superficie en toda su longitud.

El modelo 4 se modela utilizando superficies y proporciona en gran medida los mismos resultados que con las barras. No definiría los rigidizadores como el tipo de barra "nervio", ya que están reservados principalmente para el cálculo de hormigón armado (cálculo como vigas de forjado).
