如果我在表面上安排偏心杆,是否与将扁钢焊接到金属板上时相同,金属板焊接到整个圆周上,因此它与金属刚性连接?

回答

在对加劲肋(肋骨)进行建模时,需要考虑一些事项。
我在邮件的附件中附上了一个测试模型。
对于平坦表面,通常情况是位于表面的物体(即线和节点)
自动集成到表面。对于曲面,必须手动完成。

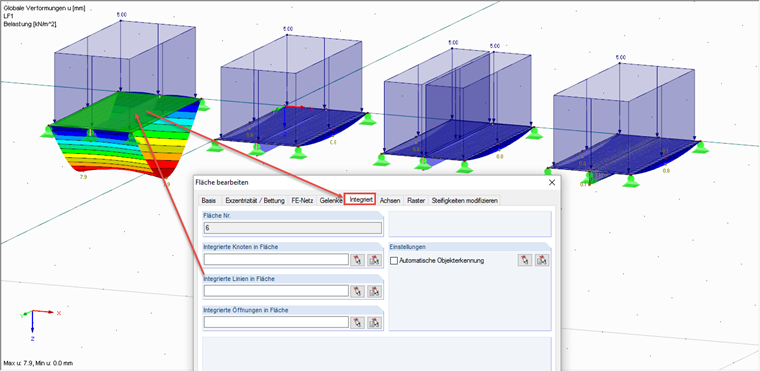

因此,我手动从表面移除了左侧模型中的线(见图)。
结果,线仅在节点处连接到表面。
对于以下型号2和3,线条已自动集成到曲面中。
这意味着杆在其整个长度上刚性地连接到表面。
第4个模型使用曲面建模,并尽可能提供相同的结果
和酒吧一样作为杆式“肋骨”,我不会将加强筋定义为此
主要用于钢筋混凝土的设计(设计为平板梁)。

关键词

肋骨僵硬
