FAQ 002332 FR 1 décembre 2017

Modélisation & Structure

Si j’arrange des barres excentriques sur une surface, est-ce que c’est la même chose que lorsque je soude un acier plat à la tôle métallique, qui est soudée à toute la circonférence, de sorte qu’il soit relié rigidement au métal?

Réponse

Lors de la modélisation des raidisseurs (côtes), certains éléments doivent être pris en compte.
Je vous ai joint un modèle de test en pièce jointe.
Pour les surfaces planes, il est généralement fréquent que des objets situés dans la surface (lignes et nœuds)
intégré automatiquement dans la surface. Pour les surfaces courbes, cela doit être fait manuellement.

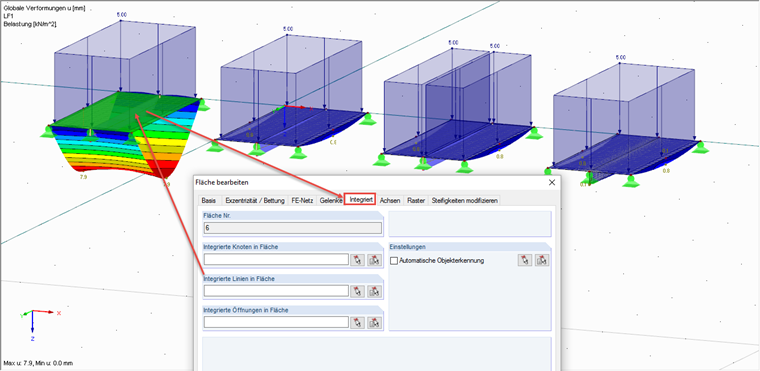

En conséquence, j'ai retiré manuellement la ligne du modèle de gauche de la surface (voir photo).
En conséquence, la ligne est connectée à la surface uniquement aux nœuds.
Pour les modèles 2 et 3 suivants, les lignes sont déjà automatiquement intégrées aux surfaces.
Cela signifie que la tige est reliée de manière rigide à la surface sur toute sa longueur.
Le 4ème modèle est modélisé à l'aide de surfaces et fournit les mêmes résultats dans la mesure du possible.
comme avec des barres. En tant que tige de type "nervure", je ne définirais pas les raidisseurs comme ceci:
sont principalement réservés à la conception du béton armé (conception sous forme de poutre de dalle).
