FAQ 002332 CS

1. prosince 2017

Modelování | Konstrukce

Pokud na povrchu uspořádám excentrické tyče, je to totéž, jako když svařuji rovnou ocel s plechem, který je přivařen k celému obvodu, takže je pevně spojen s kovem?

Odpověď

Při modelování výztuh (žeber) je třeba zvážit některé věci.
Přiložil jsem vám testovací model v příloze pošty.
U plochých povrchů se obecně jedná o to, že objekty ležící na povrchu (tj. Čáry a uzly)
automaticky integrován do povrchu. Pro zakřivené povrchy to musí být provedeno ručně.

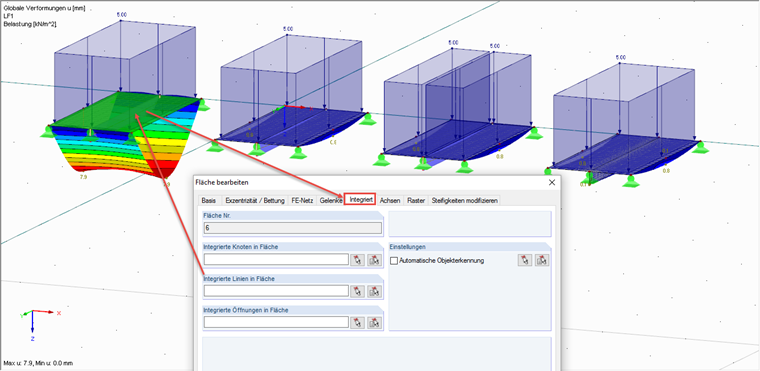

Proto jsem ručně odstranil linii v levém modelu z povrchu (viz obrázek).
V důsledku toho je linka spojena s povrchem pouze v uzlech.
Pro následující modely 2 a 3 jsou linky již automaticky integrovány do povrchů.
To znamená, že tyč je po celé své délce pevně spojena s povrchem.
4. model je modelován pomocí povrchů a poskytuje stejné výsledky, jak je to jen možné
jako u tyčí. Jako typ tyče "žebro" bych nedefinoval výztuhy jako toto
jsou primárně určeny pro konstrukci železobetonu (konstrukce jako deskový nosník).

Klíčová slova

Žebra vyztužující
