Risposta:
Quando si modellano gli irrigidimenti (nervature), è necessario prestare attenzione ad alcune cose. In Download di seguito, è possibile trovare un modello di prova.

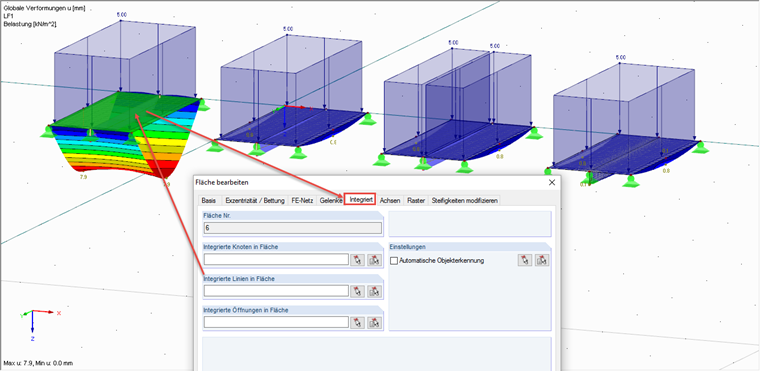

In generale, gli oggetti che giacciono nella superficie (cioè linee e nodi) sono integrati automaticamente nella superficie per le superfici piane. Per le superfici curve, questo dovrebbe essere fatto manualmente. Pertanto, la linea è stata rimossa manualmente dalla superficie nel modello di sinistra (vedi immagine). Di conseguenza, la linea è collegata alla superficie solo nei punti nodali.
Per i seguenti modelli 2 e 3, le linee sono già integrate automaticamente nelle superfici. Ciò significa che l'asta è collegata rigidamente alla superficie per tutta la sua lunghezza.
Modello 4 Il modello è modellato utilizzando le superfici e fornisce in gran parte gli stessi risultati delle aste. Non definirei gli irrigidimenti come il tipo di asta "nervatura", poiché sono riservati principalmente alla verifica in cemento armato (progettazione come travi del solaio).
