Как определить температурные нагрузки на комбинированном барабане?

Ответ

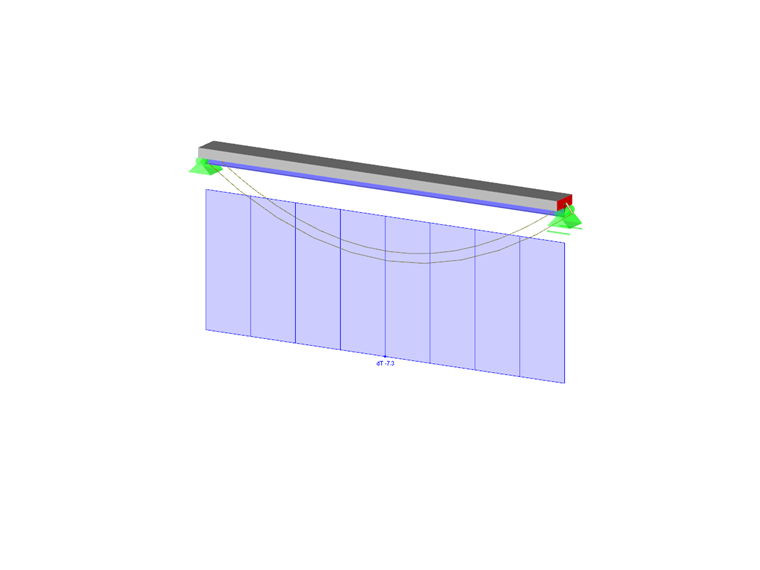

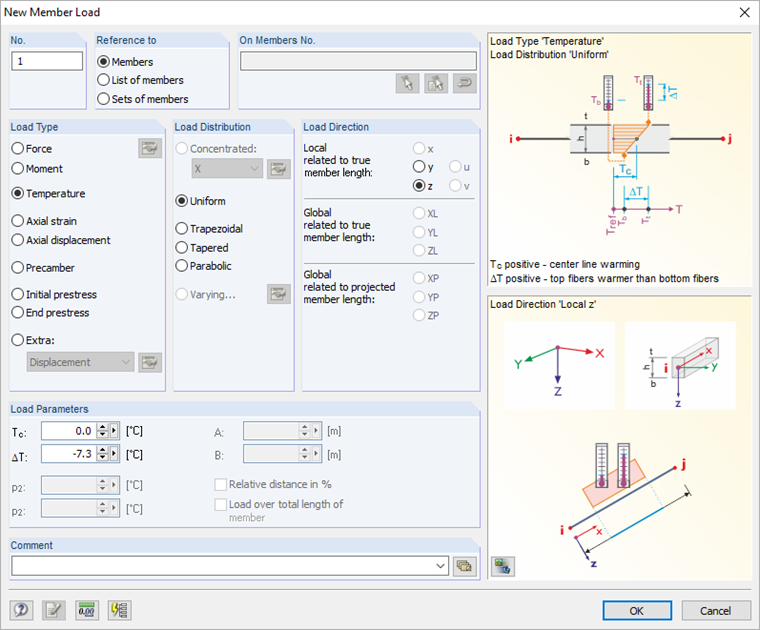

Температура в загружении очень важна в композитной конструкции. Мы различаем следующие загружения: нагрев сверху (путем бетонирования) и нагрев ниже. Так как здесь требуется определение температуры, нагрузка определяется как delta T. Часто композитная балка моделируется с помощью эксцентриситета, который соединен с поверхностью. Для этого, требуется разделить разницу температур между обоими элементами (поверхность и стержень). Нагрузка на стержень определяется как нагрузка на стержень с разностью температур, умноженной на высоту стержня, поделенную на общую высоту составного сечения ($ \ triangle T \ times \ frac {h_s} {h_g} $). Если верхние волокна стержня холоднее нижних, это значение должно быть задано как отрицательное.

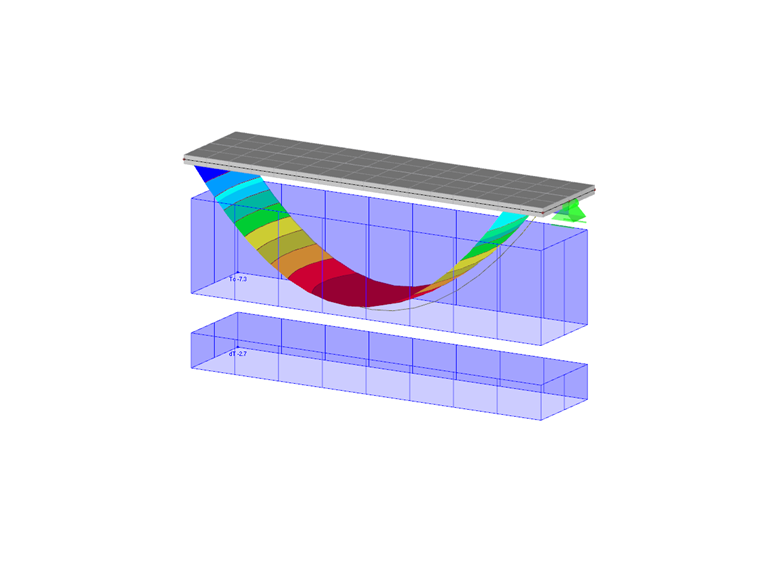

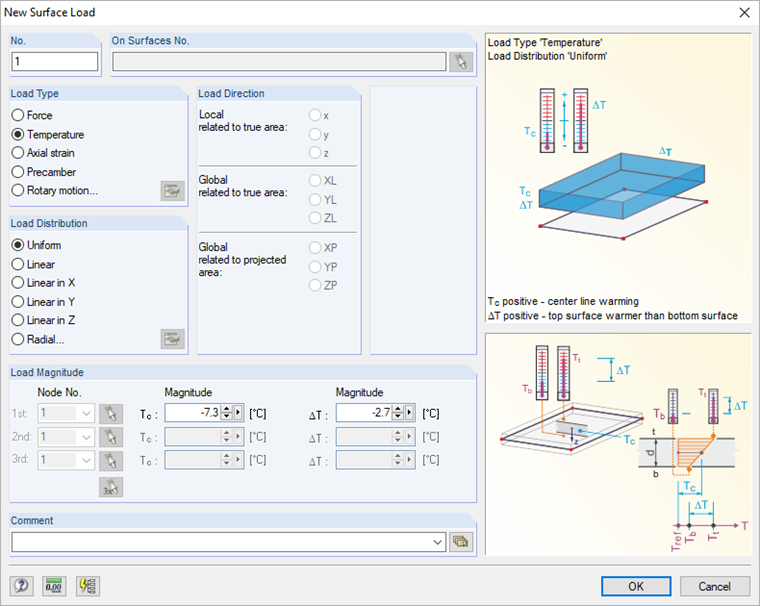

Наконец, оставшаяся разница температур применяется к поверхности. Здесь необходимо уделить внимание определению температуры стержня как T c на поверхности и применить оставшуюся отсутствующую температуру в качестве дельта T к поверхности.

Ключевые слова

Композитная балка Температура Разность температур
