Comment définir les charges de température sur une poutre mixte?

Réponse

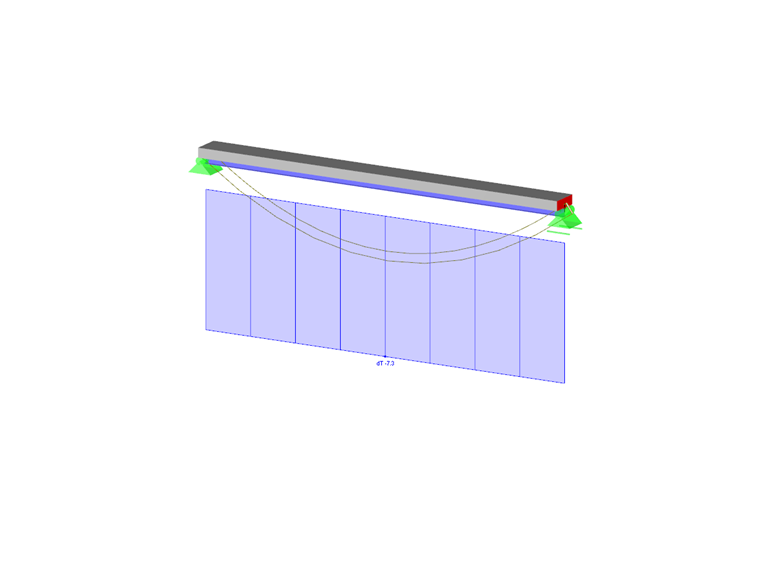

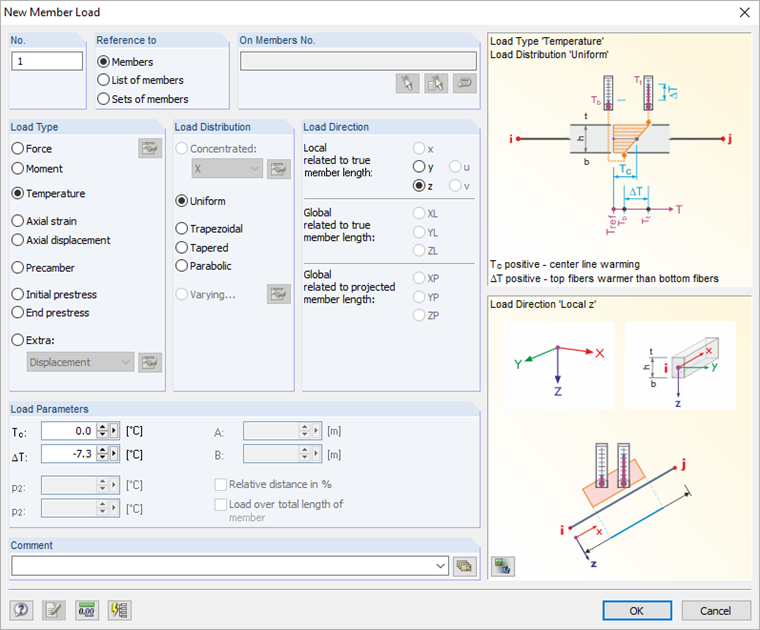

La température de cas de charge est très importante dans la construction composite. Nous distinguons les cas de charge suivants: chauffage en haut (par bétonnage) et chauffage en-dessous. Puisqu'un changement de température doit être défini ici, la charge est définie comme delta T. Une poutre composite est fréquemment modélisée à l'aide d'un excentrique couplé à une surface. Pour cela, vous devez diviser la différence de température entre les deux éléments (surface et barre). La charge sur la barre est définie comme une charge de barre avec la différence de température multipliée par la hauteur de barre divisée par la hauteur totale de la section composée ($ \ triangle T \ times \ frac {h_s} {h_g} $). Si les fibres supérieures de la barre sont plus froides que les inférieures, la valeur doit être définie comme négative.

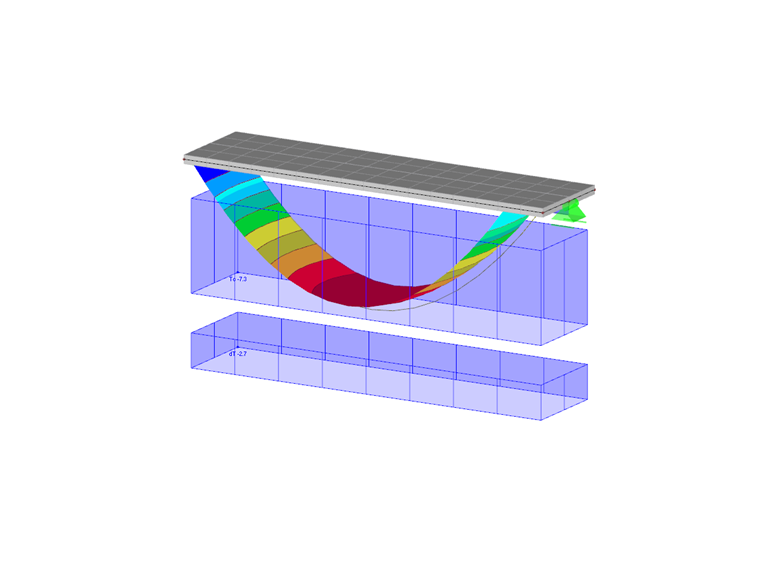

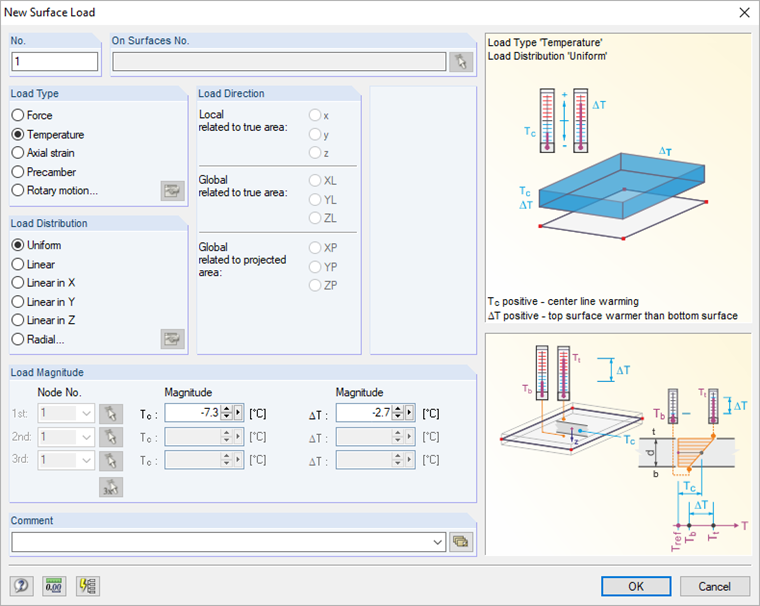

Enfin, la différence de température restante est appliquée à la surface. Définissez la température de la barre comme T c sur la surface et appliquez la température manquante comme delta T à la surface.

Mots-clés

Poutre composite Température Différence de température
