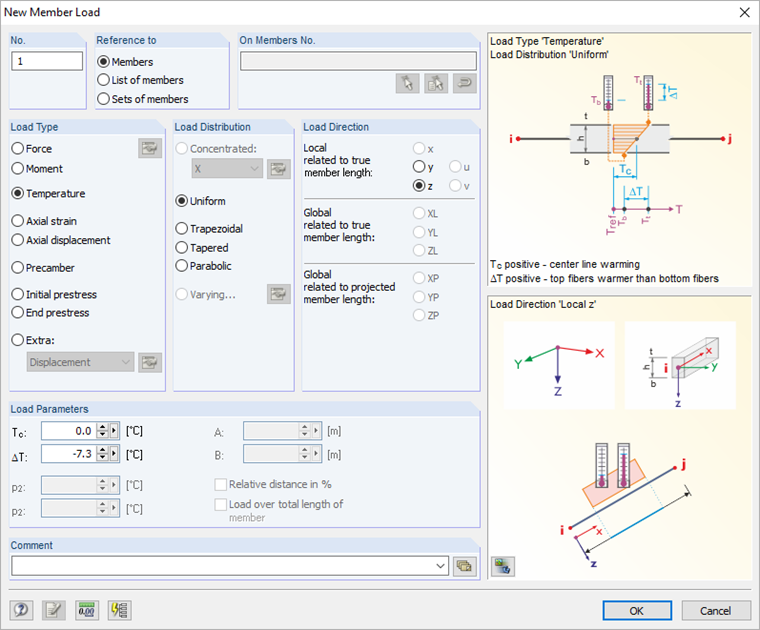

Carga en barra con diferencia de temperatura

Figura 01 - Carga en barra con diferencia de temperatura

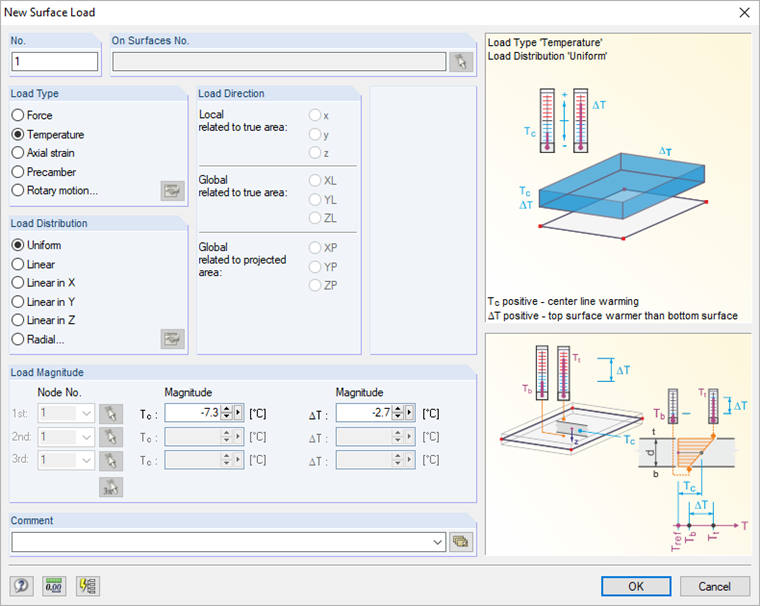

 Carga superficial con temperatura inicial y diferencial

Figura 02 - Carga superficial con temperatura inicial y diferencial
Este artículo fue traducido por el Traductor de Google Ver texto original

FAQ 002383 ES

25. octubre 2018

Bastian Kuhn General RFEM

¿Cómo se definen las cargas de temperatura en una viga compuesta?

Respuesta

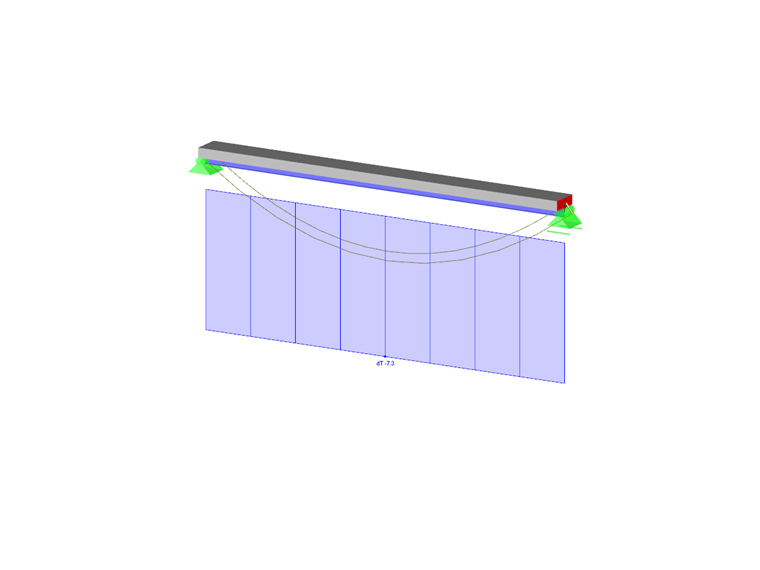

La temperatura del caso de carga es muy importante en la construcción compuesta. Distinguimos entre los siguientes casos de carga: calentamiento en la parte superior (por hormigonado) y calentamiento por debajo. Dado que aquí se debe definir un cambio de temperatura, la carga se define como delta T. Con frecuencia, se modela una viga compuesta por medio de una barra excéntrica que se acopla a una superficie. Para ello, debe dividir la diferencia de temperatura entre ambos elementos (superficie y barra). La carga en la barra se define como una carga en barra con la diferencia de temperatura multiplicada por la altura de barra dividida por la altura total de la sección compuesta ($ \ triángulo T \ times \ frac {h_s} {h_g} $). Si las fibras superiores de la barra son más frías que las inferiores, el valor se debe definir como negativo.

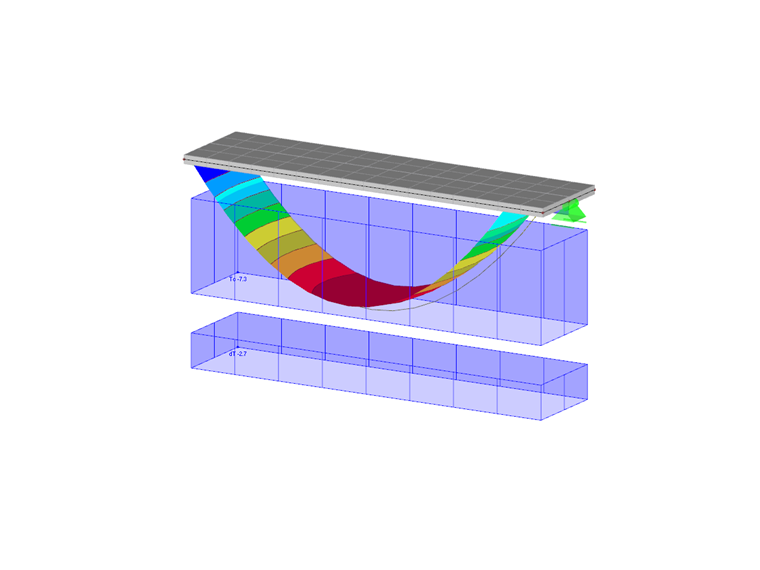

La diferencia de temperatura restante se aplica a la superficie. Se debe tener cuidado aquí para definir la temperatura de la barra como Tc en la superficie y aplicar la temperatura aún faltante como delta T a la superficie.

Palabras clave

Viga compuesta Temperatura Diferencia de temperatura
